Поле сигнальной информации

11.



12.Язык диаграмм взаимодействия (Message Sequence Charts, MSC) - это язык описания поведения системы в виде последовательности событий. События могут относиться к отдельным компонентам системы, к взаимодействиям между компонентами системы либо к взаимодействию между системой и ее окружением.

Основное назначение диаграмм взаимодействия - описание последовательностей допустимых взаимодействий между компонентами системы и системой и ее окружением. Диаграммы изображаются в графическом виде, но существует также текстовая форма MSC-диаграмм. Обе формы переводятся взаимно однозначно друг в друга.

Основное назначение MSC (диаграммы последовательности сообщений) – обеспечить языковые средства для спецификации и описания взаимодействия компонент системы и ее окружения с помощью обмена сообщениями. В диаграммах на языке MSC это взаимодействие выглядит весьма наглядно, особенно в сочетании с языком SDL, и может быть использовано как эффективное средство спецификации протоколов сигнализации различных сетей.

Основное использование MSC – создание сценариев взаимодействия систем реального времени, например, сценариев обмена сигналами между различными процессами системы коммутации или между самими системами коммутации. Для описания протоколов сигнализации применяются приведенные в табл. 1.2 элементы языка MSC.

Диаграмма взаимодействия описывает последовательности событий, происходящих с набором объектов (системой взаимосвязанных компонентов). Дополнительно каждая система рассматривается как открытая, т.е. подразумевается наличие некоторого окружения системы, с которым система взаимодействует. Окружение также может задаваться в виде отдельного объекта.

Основным понятием диаграммы взаимодействий является трасса объекта. Для каждого объекта на диаграмме имеется отдельная вертикальная ось. На этой оси откладываются события, имеющие отношение к данному объекту. Считается, что все объекты существуют одновременно, и последовательности событий объектов развиваются параллельно. При описании объекта используются стартовый (прозрачный прямоугольник) и конечный (черный прямоугольник) символы объекта, обозначающие соответственно начало и конец описания объекта в данной MSC-диаграмме.

Взаимодействие между объектами (а также между объектом и окружением системы) осуществляется только при помощи обмена сообщениями

Сообщение моделирует взаимодействие (т.е. обмен информацией) между двумя объектами системы или между объектом и окружением системы. С точки зрения системы, взаимодействие между двумя объектами разбивается на два сопряженных события: посылка сообщения одним объектом и прием сообщения другим объектом (рис. 10.2). Сообщения, приходящие из окружения системы, моделируются одним событием приема сообщения, а события, посылаемые в окружение, моделируются одним событием посылки сообщения. Сообщение имеет имя. Имя сообщения задает тип взаимодействия. Диаграмма может описывать несколько обменов сообщениями с одинаковым именем. Для уникальной идентификации конкретного обмена предусмотрен так называемый уникальный идентификатор обмена (message instance name), однако он используется только в текстовом представлении для снятия неоднозначности в описании сопряженных событий у различных объектов. В графическом представлении такой проблемы не возникает, так как сопряженные события представляются различными концами одного и того же графического объекта (стрелки от трассы одного объекта к трассе другого).

Для каждой системы или её компоненты, охватываемой MSC, существует ось требований. Взаимодействие между компонентами системы представлено линиями сообщений. Вдоль каждой оси отсчет времени идет сверху вниз.

Для описания протоколов обычно используются следующие элементы языка MSC: ось сообщений; заголовок требования; конец требования; сообщение; запуск (сброс) тайм-аута и др.

13.В общем случае к типовой АТС возможно подключение следующих

источников абонентской нагрузки:

• абонентских линий с телефонными аппаратами, оборудованными дисковыми или

кнопочными номеронабирателями, которые обеспечивают передачу импульсов набора номера

размыканием шлейфа абонентской линии, и приемником индукторного вызова;

• абонентских линий с телефонными аппаратами, оборудованными тастатурой (кнопочным

номеронабирателем, который предусматривает частотный способ передачи набора номера), а

также приемником сигнала индукторного вызова и (необязательно) дополнительной кнопкой «R»;

• абонентских линий с терминалами передачи данных и факсимильной связи,

предусматривающими создание и нарушение соединений согласно телефонному алгоритму;

• абонентских линий удаленных абонентов;

• абонентских линий, организуемых с использованием аппаратуры систем передачи, систем

малоканальной радиотелефонной связи и малоканальной радиорелейной аппаратуры;

• абонентских линий телефонных концентраторов;

• абонентских линий оборудования пожарной, гражданской, аварийной и др. сигнализации с

использованием Z-интерфейса;

• абонентских линий таксофонов местной связи с оплатой разговора посредством монет или

кредитными карточками, с дисковым или кнопочным номеронабирателем, без ограничения

времени разговора, а также таксофонов местной телефонной связи, требующих со стороны АТС

ограничения времени разговора с возможностью его продления при внесении дополнительной

платы;

• абонентских линий таксофонов междугородной исходящей связи, телефонов

переговорных пунктов для ведения исходящих и входящих междугородных переговоров, а также

таксофонов для связи с платными службами с оплатой монетами или кредитными карточками.

Эти таксофоны могут быть как с автономным управлением тарификацией (с помощью

встроенного устройства), так и с централизованным управлением тарификацией от АТС спомощью переполюсовки или импульсами на частоте 16 Кгц.



14.(15)Сеть связи, использующая систему ОКС7, состоит из множества узлов коммутации, связанных между собой цифровыми ИКМ-трактами. Чтобы имелась возможность при управлении соединениями пользоваться услугами ОКС7, каждый из этих узлов должен содер­жать средства, благодаря которым он мог бы выполнять функции пункта сигнализации (SP - Signaling Point), способного формировать, передавать, принимать и интерпретировать сигнальные сообщения. Пункты сигнализации SP должны быть связаны между собой цифро­выми каналами, обеспечивающими двухстороннюю передачу сиг­нальной информации, т.е. выполняющими функции сигнальных звеньев. Совокупность пунктов сигнализации и сигнальных звеньев образует сеть общеканальной сигнализации - сеть ОКС7.

Любые два SP, между которыми возможен обмен сигнальной ин­формацией, являются сигнально связанными. Сигнальная связь двух SP может обеспечиваться либо прямым пучком сигнальных звень­ев, либо средствами сети ОКС с организацией транзита. В первом случае пункты сигнализации (с точки зрения структуры сети ОКС) являются смежными, во втором несмежными.

Наличие в сети ОКС и смежных, и несмежных SP обусловлено тем, что в такой сети возможно, в принципе, использование трех режи­мов сигнализации: связанного, несвязанного и квазисвязанного. В связанном режиме сигнальная информация, относящаяся к сиг­нальной связиопределенных SP, передается по сигнальному звену, которое соединяет эти SP непосредственно. В несвязанном режиме для передачи аналогичной информации используется последо­вательно несколько сигнальных звеньев, а к организации сигналь­ной связи привлекаются пункты сигнализации, выполняющие функ­ции транзитных (STP). Квазисвязанный режим представляет собой частный случай несвязанного режима, а именно случай, когда путь, по которому сигнальная информация проходит через сеть, назнача­ется заранее и является изданный период времени фиксированным.

16.Передача сигналов по ОКС заключается в следующем. Сигнальная единица содержит: заголовок; сигнал или сигнальную информацию; адрес разговорного канала, к которому относится этот сигнал или информация, и дополнительную контрольную информацию, предназначенную для повышения верности передачи. Вся информация передается в закодированном виде. Если сигнал размещается в одной сигнальной единице, то она называется одиночной сигнальной единицей ОСЕ. Для передачи номера используется в основном несколько сигнальных единиц, при этом первая сигнальная единица называется начальной НСЕ, а остальные - последующими сигнальными единицами ПСЕ. В том случае, когда сигнальная информация не передается, в канал посылаются синхронизирующие ( пустые)сигнальные единицы.

Процедура передачи сигнальных единиц в системе № 7 следующая. На передающем конце значащие СЕ записываются в буферную память передатчика с сохранением последовательности переданных циклических номеров. По мере поступления от приемника обратных циклических номеров из буферной памяти стираются те сигнальные единицы, номера которых подтверждены поступившими обратными циклическими номерами. При изменении обратного бита-индикатора происходит повторная передача из буферной памяти сигнальных единиц, начиная с той, которая не была подтверждена. По окончании повторной передачи из буферной памяти происходит переход к нормальной работе. Прямой бит-индикатор изменяет свое состояние в соответствии с изменением состояния обратного бита-индикатора. При отсутствии запроса на передачу передаютсяпустые сигнальные единицы с сох / ранением прямого циклического номера последней переданной значащей единицы.



Поле сигнальной информации

Поле сигнальной информации (SIF, signaling information field) существует только в значащих сигнальных единицах и предназначено для передачи информации подсистем-пользователей по сети сигнализации. Поле SIF может состоять максимум из 272 байтов, форматы и коды которых определяются соответствующими стандартами. В состав поля SIF входит этикетка, которая позволяет подсистеме-пользователю производить при помощи функций уровня МТРЗ маршрутизацию сообщений по сети сигнализации к определенному пункту назначения, а также ассоциировать принятое сообщение с определенным каналом, вызовом или транзакцией, к которым относится сообщение. За исключением маршрутной этикетки, подсистема МТР не интерпретирует содержимое поля SIF, а прозрачно передает содержащуюся в нем информацию от уровня 4 одного пункта сигнализации к уровню 4 другого. Структура поля сигнальной информации для сообщений ISUP представлена на рисунке:


Для переноса информации подсистемы ISUP предусмотрена этикетка типа С, в состав которой, кроме маршрутной этикетки, входит дополнительное поле для кода идентификации разговорного канала.

Код идентификации канала (CIC, circuit identification code) ассоциирует каждое сигнальное сообщение с нужным разговорным каналом.

Поле выбора сигнального звена (SLS, signalling link selection) используется, в случае необходимости, для управления разделением нагрузки между сигнальными звеньями.

Код исходящего пункта (ОРС, originating point code) определяет номер пункта сигнализации, от которого исходит сообщение.

Код пункта назначения (DPC, destination point code) указывает номер пункта сигнализации, к которому адресовано сообщение. Используется пунктом сигнализации для определения того, адресовано ли данное сообщение именно этому пункту или (в случае транзитного пункта сигнализации) его следует переслать к другому пункту сигнализации. Сообщения, адресованные данному пункту, на основе информации поля SIO направляются для обработки в соответствующую подсистему.

16.?

17.Плезиохронный режим.
Плезиохронная сеть не синхронизирует коммутаторы, а просто использует высокоточные генераторы тактовых импульсов во всех коммутационных узлах так,что интенсивность проскальзываний между узлами приемлима низка.Этот режим работы наиболее прост для реализации,поскольку позволяет избежать распределения тактовых ипульсов по всей сети.
Однако предполагается,что малые коммутационные узлы плезиохронной сети должны нести бремя расходов на высокоточные и избыточные источники.Как компромисс,большие сети могут быть разделены на подсети с целью тактовой синхронизации и использования для межсетевой синхронизации плезиохронного режима или каких-либо других эффективных по стоимости методов синхронизации между подсетями. -11
Норма на стабильность,равная 10 ,предполагает,что проскальзование будет встречаться один раз в 70 дней.

Взаимная синхронизация.
В этом разделе представлены планы синхронизации сети,которые предусматривают приведение всех генераторов к общей частоте.В первом методе-взаимной синхронизации-общая частота устанавливается благодаря тому,что все узлы сети обмениваются эталонными частотами.Каждый узел усредняет входящую эталонную частоту и использует результат как для внутреннего тактирования,так и для передачи.После периода инициализации сетевая тактовая частота,как правило,приводится к единой стабильной частоте.При определенных условиях,однако,процесс усреднения может стать нестабильным.
Основное достоинство взаимно синхронизированной сети-ее способность оставаться в рабочем состоянии,несмотря на сбой генератора в каком-либо узле сети.Основной недостаток-неопределенность точного значения усредненной частоты и ее непредсказуемость при переходных процессах.

Принудительная синхронизация
Рассмотрим конфигурацию сети,в которой эталонные тактовые импульсы распределяются по самим линиям передачи.Сетевая эталонная частота передается к нескольким выбранным коммутационным узлам высшего уровня.Далее эти узлы синхронизируют собственные генераторы по эталонной частоте и удаляют дрожания,обусловленные линией передачи,а эталонные тактовые импульсы передают в коммутаторы нижнего уровня по существующим цифровым каналам.Коммутаторы следующего уровня синхронизируются,в свою очередь,по входящим линиям от коммутаторов верхнего уровня,и передают тактовые импульсы на следующий уровень коммутации по их исходящим линиям.
Поскольку все коммутационные узлы - телескопы в сети синхронизированы прямо или косвенно от одной и той же эталонной частоты,все они поддерживают одинаковую номинальную скорость передачи.Поэтому проскальзования не должны возникать .Однако из-за разности длины трактов,по которым распределяются тактовые импульсы,могут возникать кратковременные различия в частотах в некоторых узлах.Если эти узлы синхронизируются косвенным образом,то изредка возможны проскальзования.Кроме этого,требования надежности предполагают,что все коммутаторы должны быть снабжены резервными генераторами на случай отказа системы распределения тактовых импульсов..Если это произойдет,проскальзования станут более вероятны,но только через некоторое время,за которое произойдет уход частоты относительного стабильного резервного генератора от общей эталонной частоты.

19.

ЭУС классифицируются по двум основным признакам:

1) по способу управления процессом установления соединения (см. рисунок 5.2);

2) по типу системного интерфейса(см. рисунок 5.3).

Централизованное управление. Система управления состоит из одного центрального управляющего устройства (ЦУУ) в пределах всей системы коммутации. Возможны два способа реализации ЦУУ [2, 7]:

- на базе одного дублированного процессорного модуля (см. рисунок 5.4). В состав одномодульного ЦУУ входят две электронные управляющие машины ЭУМ 0 и ЭУМ 1. В этом случае ЦУУ выполняет как общестанционные, так и местные задачи по управлению оборудованием ЦСК.

- на базе нескольких процессорных модулей(см. рисунок 5.5).

Рисунок 5.2 – Классификация ЭУС по способу управления установлением соединения

Рисунок 5.3 – Классификация ЭУС по типу системного интерфейса

Рисунок 5.4 – Одномодульная ЭУС Рисунок 5.5 – Многопроцессорная ЭУС

Для повышения гибкости и модульности ЦУУ может строится на базе нескольких процессорных модулей. При этом повышается надежность системы управления и появляется возможность наращивания ее производительности.

Достоинства централизованных систем управления:

- простота построения;

- экономичность для небольших станций.

Недостатки централизованных систем управления:

- высокие требования по производительности ЭУМ для станций большой емкости;

- сложность наращивания емкости.

В ЦСК централизованные СУ не получили распространения, но используются в квазиэлектронных коммутационных системах АТСКЭ и УПАТС.

Иерархическое управление.Система управления состоит из ЦУУ и нескольких групп периферийных управляющих устройств ПУУ, находящихся между собой в отношении иерархического подчинения (рисунок 5.6) [2, 7].




Рисунок 5.6 – Иерархическая ЭУС

В иерархических ЭУС самому высокому уровню принадлежит ЦУУ, которое выполняет общесистемные задачи и координирует работу периферийных УУ. Управляющие устройства одного иерархического уровня работают независимо друг от друга, а УУ разных уровней имеют между собой информационные и функциональные связи через соответствующий системный интерфейс.

Процесс управления на каждом этапе обслуживания вызова проходит через все уровни, начиная с самого низкого до самого верхнего и обратно. При этом УУ на более высоком уровне выполняют более сложные функции. ПУУ самого низкого уровня принимает и предварительно обрабатывает информацию о поступающих входных сигналах и формирует необходимые сообщения для ПУУ следующего уровня или ЦУУ. Одновременно с этим ЦУУ координирует совместную работу связанных с ним ПУУ при установлении каждого соединения и выполняет функции, требующие наиболее сложной арифметико-логической обработки информации о вызовах (например, анализ номера и выбор направления связи).

Достоинства иерархических систем управления:

- более высокая надежность по сравнению с централизованными ЭУС;

- модульность и гибкость структуры;

- простота программного обеспечения для каждого УУ;

- большая производительность УУ.

Недостатки иерархических систем управления:

- необходимость организации межпроцессорного обмена;

- наличие ЦУУ снижает надежность и усложняет процесс наращивания емкости.

Иерархические ЭУС используются в ЦСК: МТ-20/25, EWSD, AXE-10, 5ESS, NEAX.

Децентрализованное управление.Система управления состоит из большого числа УУ, каждое из которых выполняет только определенную часть функций по управлению процессом установления соединения. Отличительными чертами данной системы управления является управление процессом установления каждого соединения несколькими УУ. Система управления может быть [2, 7]:

- полностью распределенной, в которой в каждом функциональном блоке (модуле) находится УУ, а взаимодействие между модулями осуществляется через цифровое коммутационное поле ЦКП (см. рисунок 5.7);





Рисунок 5.7 – Полностью распределенная ЭУС



- частично распределенная ЭУС, в которой управляющие функции в каждом блоке (модуле) выполняются местными УУ, а управление отдельными функциями (например, техническая эксплуатация, сопряжение с внешними устройствами ввода-вывода данных) осуществляется централизовано.

Достоинства децентрализованных систем управления:

- простота реализации;

- простота программного обеспечения для одного отдельно взятого блока;

- более высокая надежность из-за отсутствия ЦУУ;

- возможность наращивания емкости.

Недостатки децентрализованных систем управления:

- сложная организация межпроцессорных связей;

- задержки при межпроцессорных связях.

Распределенные СУ используются в ЦСК: DX-200, S-12, Si-2000.



20. Программное обеспечение ЦСК

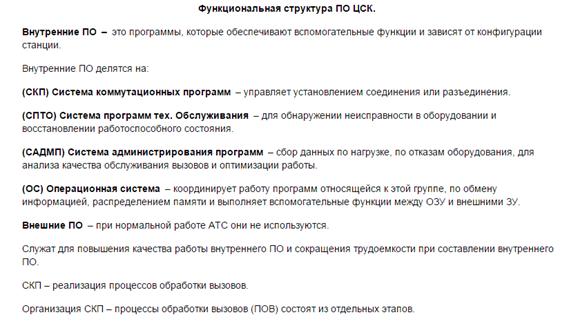

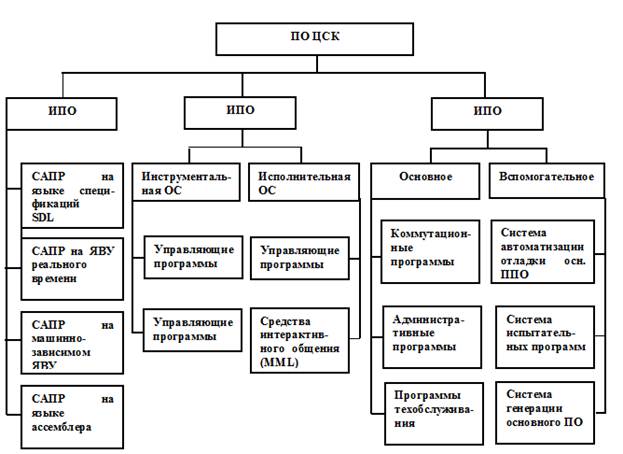

Управляющая система ЦСК выполняет возложенные на нее функции по обслуживанию вызовов, а также функции, связанные с технической эксплуатацией в соответствии с заданными алгоритмами функционирования [2, 3]. Подалгоритмом функционирования УС понимают точное предписание о порядке выполнения действий по реализации той или иной функции. Алгоритмы функционирования УС могут быть описаны разными способами с различной степенью детализации: на естественном языке с необходимыми дополнениями графической и цифровой информацией, либо на некотором формализованном языке. Совокупность описаний алгоритмов функционирования УС образуеталгоритмическое обеспечение (АО). АО УС может быть полностью или частично реализовано аппаратными (схемными) или программными средствами. Программой называют алгоритм, представленный в форме, воспринимаемой реализующей его УС. Программное обеспечение (ПО)– это организованная совокупность взаимосвязанных и взаимодействующих программ и соответствующих им данных, предназначенная для целенаправленной работы УС.



Инструментальное ПО (ИПО)используется программистами как инструмент для написания и отладки программ. В составе ПО ЦСК инструментальное ПО предназначено для автоматизации проектирования программ на различных уровнях – от уровня алгоритмов до уровня машинных команд. Автоматизация обеспечивается специальнымисистемами автоматизации проектирования (САПР). Применяемые САПР соответствуют различным уровням проектирования:

1) На этапе разработки алгоритмов функционирования используются САПР на основе языка SDL (Specification and Description Language). Алгоритм, представленный в терминах языка SDL, автоматически преобразуется в программу на одном из языков программирования.

2) На этапах программирования используются САПР на языке CHILL, на машинно-зависимом языке высокого уровня, на языке ассемблера.

Язык CHILL (CHILL – High Level Language – язык высокого уровня) предназначен для поддержки систем реального времени, т.е. он является проблемно-ориентированным.

Если в ПО УС используется машинно-ориентированный язык высокого уровня, то САПР на машинно-зависимом языке дает возможность программисту учитывать архитектурные возможности конкретных УУ, входящий в состав УС.

САПР на языке ассемблера позволяет разрабатывать программы с нормированным временем выполнения.

Системное ПО (СПО) включает в себя инструментальную и исполнительную операционную систему (ОС). Различия инструментальной и исполнительной ОС обусловлены степенью участия человека в управлении работой УС (степенью интерактивности). В инструментальной ОС управление осуществляется, главным образом, посредством команд (директив) оператора. В исполнительной ОС вмешательство оператора минимально и является вспомогательным, например, при возникновении аварийных ситуаций и проведении профилактических работ. Для интерактивного общения используется язык диалога «человек-машина» (MML – Man Machine Language).

Прикладное ПО (ППО)делится на основное и вспомогательное. Основное ПО содержит программы и данные, предназначенные для обеспечения технологического процесса установления соединений (коммутационные программы), удовлетворения запросов абонентов и администрации сети связи (административные программы), поддержания работоспособности аппаратно-программных средств ЦСК (программы технического обслуживания).

Вспомогательное прикладное ПО (СВПО) используется на этапе разработки основного прикладного ПО и подготовки ЦСК к эксплуатации.



21. К основным принципам построения ПО относятся:

1) Модульность –при модульном построении ПО разбивается на относительно небольшие по размеру (по количеству занимаемых ячеек памяти) физически и логически независимые “куски”, называемые модулями.

Различают:

программные модули – обеспечивают обработку данных;

информационные модули - содержат обрабатываемые данные.

2) Иерархичность –взаимоотношения между программными модулями устанавливаютсяиерархическими и приоритетными уровнями этих модулей.

Принцип иерархичностиустанавливает такие отношения подчиненности по управлению, при которых программный модуль иерархического уровня i может вызываться только одним модулем уровня (i-1) и вызывать любой связанный с ним модуль уровня (i+1) (рисунок 6.24).

Рисунок 6.24 – Принцип иерархичности ПО

3) Приоритетность - устанавливает такие отношения очередности вызова программных модулей во времени, что при наличии в некоторый момент времени запроса на выполнение программ приоритетных уровней (k -1) и k в первую очередь будут вызваны модули уровня (k – 1). Очередностью вызова программных модулей разных приоритетных уровней управляет диспетчер

прерываний или главный диспетчер (рисунок 6.24). Он находится на нулевом иерархическом уровне и не относится ни к одному из приоритетных уровней.

Очередностью вызова программ, относящихся к одному приоритетному уровню, управляетдиспетчер приоритетного уровня. Приоритетный уровень программ, относящихся к иерархическому уровню 2 (рисунок 6.24), определяется приоритетом вызывающего диспетчера.

Количество приоритетных уровней зависит от принципа организации системы прерываний УС

Процесс проектирования (разработки) АО и ПО является многоэтапным, иерархическим, итеративным и в соответствии с рекомендациями ITU-Т (МСЭ-Т) ведется методом «сверху вниз».Это способ поэтапной абстракции с возрастающей последовательной детализацией. Этапы проектирования АО и ПО иерархически упорядочены так, что результаты выполнения данного слоя (уровня) детализируют проектные решения предшествующего уровня и являются исходными данными для следующего, более низкого уровня. Этапы проектирования связаны не только в прямом (от более высокого уровня к более низкому), но и в обратном направлении. Обратные связи используются для уточнений и улучшений проектных решений, что позволяет найти окончательное решение методом последовательных приближений. Последовательность этапов проектирования ПО показана на рисунке 6.23.

Рисунок 6.23 – Последовательность этапов проектирования ПО





22.



23. ?

24. Процесс установления соединения (обслуживания вызова) в узлах коммутаций имеет многоэтапный характер. Каждый этап установления соединения (ЭУС) выполняется с помощью ЭУМ путем последовательного выполнения процессов приема, обработки и выдачи информации.



Прием информации



Ввод информации в машину осуществляется путем периодического опроса КТ, различных линейных, шнуровых и служебных комплектов. Каждое УУ для того чтобы получить информацию об этих комплектах обращается к ПУУ (т.е. ЭУМ через определенные моменты времени обращается к ПУУ этих комплектов для того чтобы получить информацию их состоянии для установления соединений).



К этой информации относится:

1.Сигнал о поступлении вызова со стороны абонента.

2. Информация о номере вызываемого абонента.

3. Сигнал, который фиксирует момент ответа абонента при посылке ему вызова.

4. Сигнал, который фиксирует момент окончания разговора (посылка сигнала занятия одному из абонентов сигнал отбоя, т.е. разрыв разговорного тракта).



Этап установления соединения для одного и того же вызова отличается друг от друга набором комплектов и набором элементов коммутационной системы, занятых в этих этапах.



Необходимость перехода от одного этапа установления соединения к другому называется изменением состояния участков соединения. Перевод вызова от одного ЭУС к другом осуществляется ЭУМ с помощью процессов приема, обработки и выдачи информации, которые в совокупности называются этапами обслуживания вызова ЭОВ.



Каждой паре УЭС соответствует один ЭОВ. А каждому этапу ЭОВ соответствует один ЭУС.



ЭУС0 – трубка повешена обоими абонентами, к АК не подключены другие комплекты, КС находится в исходном состоянии. Абонент А снял трубку, АЛК (абонентским линейным) принят вызов, но не обрабатывается линейным оборудованием.



ЭОВ0 – начало этапа обслуживания – поиск КПН, выбор КПН (комплект приема номера). КНП выбирается в зависимости от типа телефона вызывающего абонента.



Переход соединения от ЭУС0 к ЭУС1 осуществляется тогда, когда ЭУМ выдает команду на формирование последовательности периферийных команд (ППК), которые будут выданы определенному периферийному УУ с целью подключения точек коммутации в блоках включения коммутационных системах.



ЭУС1 – абонент набирает номер (ЭУС1) после набора первой цифры импульсы набора переходят в схему комплекта приема номера. Токовая часть импульса замыкает цепь и активизирует приемный элемент КПН. В случае паузы сеть комплекта приема номера размыкается, т.е. изменяется состояние приемного элемента.



ЭОВ1 – на этапе ЭОВ происходит отключение КСГ (комплект сигнала готовности).

ЭУС2 – при обнаружении поступления в КПН первого импульса номера начинает выполняться ЭОВ2, номер полностью набран.

ЭОВ2 – происходит отключение КПН.

ЭУС3 – переход в ЭУС3 как только абонент Б снимет трубку.

ЭОВ3 – установление разговорного тракта.

ЭУС3 – ЭУС4 - разговорный тракт

ЭОВ4 – выполняется как только абонент положит трубку, отключается ШКа, ШКб, устанавливается комплект посылки занято, тому абоненту который не успел положить трубку.









25. ?

Конечный автомат — абстрактный автомат, число возможных состояний которого конечно. Результат работы автомата определяется по его конечному состоянию.

Существуют различные способы задания конечного автомата. Например, конечный автомат может быть задан в виде упорядоченной пятерки: , где

· — входной алфавит (конечное множество входных символов), из которого формируются входные цепочки, допускаемые конечным автоматом;

· — множество состояний;

· — начальное состояние ;

· — множество заключительных состояний ;

· — функция переходов, определенная как отображение , такое, что , то есть значение функции переходов на упорядоченной паре (состояние, входной символ или пустая цепочка) есть множество всех состояний, в которые из данного состояния возможен переход по данному входному символу или пустой цепочке (λ).

Конечный автомат начинает работу в состоянии q0, считывая по одному символу входной цепочки. Считанный символ переводит автомат в новое состояние в соответствии с функцией переходов. Читая входную цепочку x и делая один такт за другим, автомат, после того как он прочитает последнюю букву цепочки, окажется в каком-то состоянии q'. Если это состояние является заключительным, то говорят, что автомат допустил цепочку x.

1. Диаграмма состояний (или иногда граф переходов) — графическое представление множества состояний и функции переходов. Представляет собой размеченный ориентированный граф, вершины которого — состояния КА, дуги — переходы из одного состояния в другое, а метки дуг — символы, по которым осуществляется переход из одного состояния в другое. Если переход из состояния q1 в q2 может быть осуществлен по одному из нескольких символов, то все они должны быть надписаны над дугой диаграммы.

2. Таблица переходов — табличное представление функции δ. Обычно в такой таблице каждой строке соответствует одно состояние, а столбцу — один допустимый входной символ. В ячейке на пересечении строки и столбца записывается состояние, в которое должен перейти автомат, если в данном состоянии он считал данный входной символ.





26. ?

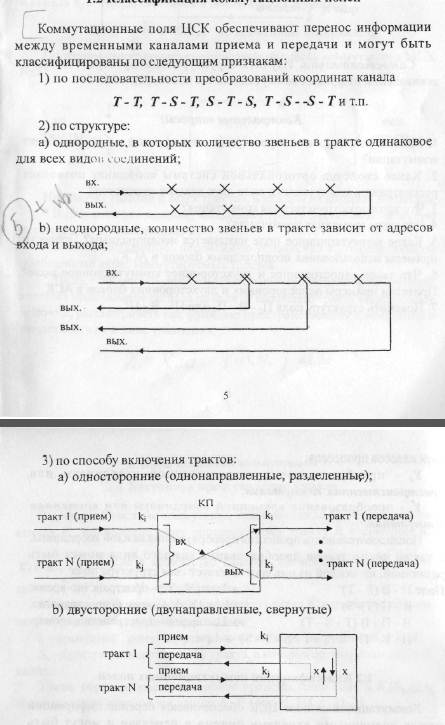

27.





28. ?

29. ?

30. ?

31. Цифровая коммутационная система АХЕ-10 была разработана фирмой “Ericsson” (Швеция) в 1976 г. Станция АХЕ-10 может быть использована в качестве городской станции, междугородней, в качестве центра коммутации подвижной связи, на сетях ЦСИО, в частных виртуальных сетях.

Емкость станции при использовании в качестве:

- междугородней станции – 65536 каналов;

- городской станции – 200000 абонентских линий.

Станция АХЕ-10 имеет модульный принцип построения программного обеспечения и аппаратных средств. К преимуществам модульного построения станции относятся:

- возможность модификации при ее эксплуатации, т.е. использования некоторой части оборудования не изменяющейся в разных системах;

- гибкость в изменении функций.

Максимальное количество соединительных линий – 60000.

Количество цифровых коммутаторов в коммутационном поле – 16.

Напряжение электропитания станции – 48 В постоянного тока. (48-51 В)

Потребляемая мощность для станции емкостью 10000

номеров – 13 кВт.

В станции возможно включение следующих абонентов:

· телефонные аппараты с дисковым и тастатурным номеронабирателем;

· таксофоны;

· интерфейсы 2мБит/с в сторону удаленных SSS (подсистем абонентского искания);

· ЦСИО базовый доступ 2В+Д (2х64+16) кБит/с;

· Первичный доступ 30В+Д для подключения учрежденческой АТС.

Обмен информацией между станциями может происходить либо по физическим линиям с использованием мультиплексора (передача идет по симметричному кабелю типа ТПП, ТГ), либо по уплотненным линиям (ИКМ) по оптико-волоконному кабелю.

Коды, используемые при связи с:

- АТСДШ – «импульсный пакет»;

- АТСКУ – многочастотный код «2 из 6»;

- EWSD – R2 национальный.

Количество абонентских категорий на станции – 12.

Станция АХЕ-10 представляет абонентам следующие виды ДВО:

· переадресация вызова;

· сокращенный набор номера (СНН);

· соединение без набора;

· конференц — связь;

· § тон ожидания вызова;

· § автоматическая побудка;

· § запрет входящей связи.

На станции используется система сигнализации МККТТ №7 по общему каналу сигнализации (ОКС).

Сопротивление шлейфа Rш без телефонного аппарата не более 1кОм, с телефонным аппаратом -–не более 1,8 кОм.

Сопротивление изоляции Rиз между проводами по отношению к земле – 20 кОм.

Допускаемая емкость линии без телефонного аппарата не более 0,5 мкФ.

При связи с другими станциями используются трехпроводные соединительные линии (а и б – разговорные провода, с – для питания).

На станции возможны два метода тарификации: метод тарификации, основанный на подсчете числа импульсов, генерированных в процессе вызова и метод оформления квитанции об оплате (Toll Ticketing), обеспечивающий детальную информацию о каждом вызове (номер абонента А, номер абонента Б, продолжительность разговора). Информация хранится или на жестком диске или на магнитной ленте. Эта информация позже передается в ЭВМ (на ИВЦ), где абонентам подготавливаются счета.

Система АХЕ-10 состоит из двух главных частей: коммутационного оборудования (АРТ) и вычислительной машины (APZ) для управления коммутационным оборудованием. Программы обслуживания коммутационного оборудования хранятся в APZ.

Структура АТСЭ AXE-10

32. Состав управляющей системы APZ

APZ состоит из следующих подсистем:

CPS – подсистема центрального процессора, включает программные и аппаратные средства, управляет процессами загрузки и изменения программ, управляет ЗУ;

MAS–подсистема обслуживания, служит для обнаружения неисправностей в аппаратуре и ошибок в программе, уменьшения влияния таких неисправностей и ошибок на работу системы;

RPS – подсистема региональных процессоров, включает аппаратные и программные средства. Аппаратные

средства включают региональные процессоры, а программные средства записаны в ЗУ региональных процессоров и состоят из управляющих программ для данных процессоров;

MCS – (система ввода/вывода)- подсистема связи «человек-машина», управляет связью между устройствами ввода-вывода и остальной системой. Устройствами ввода-вывода могут быть видеодисплей или ПЭВМ;

SPS – (система ввода/вывода)-подсистема процессора поддержки, включает мощный процессор для связи со всеми устройствами ввода-вывода, организует сопряжение внешних устройств (терминалов внешней памяти на гибких дисках, печатающих устройств). Управляет функциями блокировки, разблокировки устройств ввода-вывода.

DCS – (система ввода/вывода) подсистема обмена данными, управляет связью между CP и SP (пунктом сигнализации) через каналы передачи данных (протокол х.21, х.71, х.28);

FMS–(система ввода/вывода) подсистема управления файлами, используемыми в системе.

В системе AXE применяются 4 типа процессоров от APZ 210-APZ 213. Используются при следующих емкостях:

APZ 210 до 36000 номеров;

APZ 211 до 40000 номеров;

APZ 212 до 200000 номеров;

APZ 213 до 2000 номеров.

Чтобы уменьшить влияние повреждений на аппаратных средствах используются два одинаковых процессора, каждый из которых имеет собственное ЗУ. Процессоры называются–сторона А(CP-A) и сторона В(CP-B). Процессоры работают в параллельном режиме (синхронном), так как обе стороны постоянно сравниваются, повреждение аппаратуры может быть обнаружено немедленно. Из-за ненадежности региональные процессоры также удвоены, но они работают по принципу разделения нагрузки. Каждая пара RP обычно управляет 8-ю или 16-ю модулями расширения(ЕМ).

33.

34. ?

35. ?

36. Коммутационная система SI2000 большой емкости сертифицирована для применения на всех уровнях городской и сельской телефонной сети.

Система SI2000 характеризуется следующими свойствами:

  • модульное построение аппаратного и программного обеспечения; цифровая коммутация для передачи разговора, данных, сигналов управления, акустических и речевых сигналов; совместимость с существующими цифровыми и аналоговыми телефонными станциями; единые конструктивно-технологические решения, единая элементная база и материалы для всех средств коммутационной техники; единая система технической эксплуатации с использованием центров технической эксплуатации (ЦТЭ);
  • полное соответствие стандартам и рекомендациям международных регулирующих органов (ITU-T, ETSI, ECMA) и спецификациям для национальной сети России.

Общими характеристиками используемых аппаратных средств являются:

  • новейшая технология на основе схем сверхвысокой интеграции, а также схем FPGA (Field Programmable Gate Array - программируемая пользователем вентильная матрица); механическая конструкция согласно стандарту ETSI; небольшое количество разнотипных съемных блоков;
  • малое энергопотребление.

Система SI2000 обеспечивает построение коммутационного оборудования в следующих границах:

  • до 40000 абонентских линий (В-каналов); до 7200 цифровых или аналоговых соединительных линий; до 240 цифровых потоков 2048 кбит/сек (G.703); до 120 сигнальных каналов системы сигнализации ОКС-7;
  • до 96 интерфейсов V5.2.

Одновременно не может быть использовано максимальное суммарное количество абонентских и соединительных линий.

Расширение абонентской емкости и увеличение количества соединительных линий производится с помощью добавления типовых элементов замены (съемных блоков) или модулей. К съемным блокам (7 типов), использованным в системе и являющимся стандартной частью аппаратных средств SI2000, относятся следующие:

  • аналоговый абонентский съемный блок SA с 32 абонентскими комплектами; цифровой абонентский съемный блок SB с 16 интерфейсами типа 0 для подключения абонентских линий ISDN; съемный блок питания PL; съемный блок управления CL, входящий в состав узла доступа; съемный блок управления СG-А, входящий в состав узла коммутации; съемный блок цифровых линейных комплектов ТРС с 16 интерфейсами 2 Мбит/с;
  • съемный блок для подключения оптоволоконных линий SТМ1 со скоростью передачи 155 Мбит/с.

Система обеспечивает возможность включения абонентских линий базового доступа (BRA) и аналоговых абонентских линий, абонентских линий стандарта SDSL и aDSL, абонентов WLL в стандарте a-CDMA или DECT в любых пропорциях в пределах суммарной абонентской емкости и производительности.

Обеспечена возможность включения абонентских линий доступа на первичной скорости (PRA), обслуживаемых системой сигнализации EDSS1, пучков соединительных линий, обслуживаемых системой сигнализации ОКС №7 и QSIG (на ведомственной сети), а также пучков соединительных линий, обслуживаемых иными, традиционными для сети РФ, системами межстанционной телефонной сигнализации в любых пропорциях в пределах суммарной канальной емкости и производительности.

В соответствии с требованиями Министерства Российской федерации по связи и информатизации , в системе SI2000 реализована и сертифицирована функция СОРМ.

Подсистема измерения длительности телефонных соединений (АПОС) сертифицирована и зарегистрирована в государственном реестре средств измерений.

37.



39. Сети связи, как правило, строятся на оборудовании нескольких фирм, что позволяет оператору связи осуществлять и технических, и стоимостной выбор оборудования. При этом возникает необходимость в сопряжении оборудования абонентского доступа и группового оборудования разных производителей. С целью унификации этого стыка были разработаны протоколы V.5. Наличие данных протоколов позволяет функционально представить ЦСК в виде двух независимых частей:

1) оборудования абонентского доступа (AN);

2) группового оборудования SN.

Функциональная архитектура ЦСК изображена на рисунке 6.1.

40.Интерфейс – определенная стандартами граница между взаимодействующими объектами. Интерфейс определяет физические и электрические свойства сигналов обмена информацией между устройствами и дополняется протоколом обмена, описывающим логические процедуры по обработке сигналов обмена.

Сложные интерфейсы содержат несколько уровней, каждый из которых принимает сообщения нижнего уровня и поставляет результаты обработки более высокому уровню и наоборот. Описание интерфейсов и протоколов существуют в виде международных Рекомендаций ITU-T, ETSI и др. (см. раздел 1, п. 1.6).

Интерфейсы ЦСК (стыки) можно разделить на следующие группы:

1) абонентские:

· аналоговый;

· цифровой;

·стык ISDN;

2) интерфейсы сети доступа:

·интерфейс V 5.1;

·интерфейс V 5.2;

3) сетевые интерфейсы:

· интерфейс А;

· интерфейс В;

· интерфейс С.
