Раздел 3. Состояние воздушного бассейна.
Цель настоящего раздела - исследование состояния атмосферного воздуха проектируемой территории для выявления зон с повышенным уровнем загрязнения и опасных для здоровья населения. В соответствии с этим в содержание данного раздела входят:
-анализ современного состояния воздушного бассейна на проектируемой территории,который базируется на данных о фоновом уровне загрязнения атмосферы, оценке воздействия прилегающих территорий на состояние атмосферного воздуха жилого района с учетом расположенных на этих территориях стационарных объектов и транспорта;
-прогноз изменения состояния воздуха в результате реализации проектных решений;
-разработка системы мероприятий по охране атмосферного воздуха.
3.1.Оценка современного состояния воздуха на проектируемой территории.
3.1.1. Фоновый уровень загрязнения атмосферы.
При выполнении этого подраздела анализируются данные о фоновом уровне загрязнения атмосферы, представленные Московским Центром по гидрометеорологии и мониторингу окружающей среды.
Степень загрязнения воздуха устанавливается по кратности превышения содержания вредных компонентов над предельно-допустимыми концентрациями (ПДК) с учетом класса опасности и частоты превышения ПДК.
В соответствии с нормативами для оценки загрязнения воздуха используются значения максимально-разовых, среднесуточных и среднегодовых концентраций загрязняющих веществ (фоновые уровни оцениваются за период наблюдений не менее 2-х лет).
3.1.2. Оценка воздействия предприятий прилегающих территорий на состояние воздушного бассейна проектируемого жилого района проводится по генеральному плану города и другой градостроительной документации.
При отсутствии согласованной градостроительной документации оценка воздействия прилегающих территорий на состояние воздушного бассейна проектируемого жилого района проводится расчетным путем с применением методов математического моделирования,основанных на положениях ОНД-86.В расчет включаются выбросы предприятий - основных источников загрязнения воздуха,промплощадки которых расположены на расстоянии менее 1000 м от границ проектируемого жилого района. К основным источникам загрязнения атмосферы относятся объекты, суммарный объем валового выброса загрязняющих веществ которых превышает 10 т/год.
В качестве исходной информации для расчета рассеивания используются:
-суммарное значение выброса отдельных загрязняющих веществ (г/с);
-усредненные параметры источников выбросов загрязняющих веществ.
Расчет рассеивания проводится для загрязняющих веществ, имеющих превышение санитарно-гигиенических нормативов на границе санитарно-защитной зоны предприятия.
3.1.3. Оценка воздействия объектов, расположенных в границах проектируемой территории, на состояние атмосферного воздуха.
В составе подраздела выполняется анализ валовых выбросов загрязняющих веществ по отдельным ингредиентам. В результате работы составляется сводная таблица валовых выбросов загрязняющих веществ от предприятий, размещенных на проектируемой территории.
Расчет рассеивания загрязняющих веществ проводится по приоритетным загрязнителям. В состав приоритетных загрязнителей входят:
- основные загрязняющие вещества (окись углерода,двуокись азота, сернистый ангидрид, пыль);
- вещества 1-й категории опасности, а при их отсутствии вещества 2-й категории опасности.
Категория опасности загрязняющих веществ на проектируемой территории определяется в соответствии с [9].
Расчет рассеивания проводится по методике, изложенной в [3].
Оценка загрязнения примагистральных территорий выбросами автомобильного транспорта осуществляется в соответствии с [8].
3.1.4. На основе полученных данных составляются картографические материалы:
а)карта-схема воздействия прилегающих территорий на состояние воздушного бассейна жилого района, М 1:10000;
б)карта-схема состояния атмосферного воздуха (существующее положение) с источниками и зонами воздействия от объектов загрязнения, М 1:5000 (рис. 3.1.).
в)карта-схема загазованности примагистральных. территорий (существующее положение) М 1:5000 (рис. 3.2.).
На схеме (а) показываются:
- границы прилегающих производственных территорий(в состав производственных территорий входят промышленные площадки отдельных объектов, территории производственных зон);
- граница зон влияния производственных территорий на проектируемую жилую застройку, определенная по результатам расчета рассеивания загрязняющих веществ;
- специальными знаками выделяются объекты, выбросы которых непосредственно влияют на проектируемую территорию.
На схеме (б) показываются:
- границы производственных объектов, расположенных на проектируемой территории;
- зоны рассеивания загрязняющих веществ, приземные концентрации которых, определенные по расчету, превышают санитарно-гигиенические нормативы (1 ПДК).
При наличии на проектируемой жилой территории мест массового отдыха населения, лечебно-профилактических учреждений длительного пребывания больных, центров реабилитации на схеме показываются зоны рассеивания загрязняющих веществ, приземные концентрации которых превышают 0,8 ПДК [4].
На схеме (в) показываются:
-границы зон рассеивания загрязняющих веществ (изолинии 0,1; 0,5; 1; 5 ПДК).

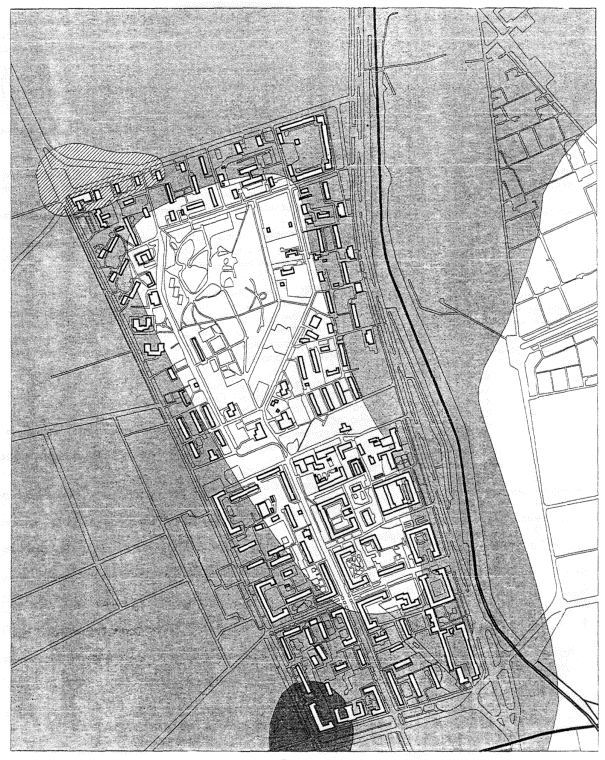

Рис. 3.1. КАРТА-СХЕМА СОСТОЯНИЯ АТМОСФЕРНОГО ВОЗДУХА
СУЩЕСТВУЮЩЕЕ ПОЛОЖЕНИЕ
| Промышленные объекты - источники загрязнения атмосферного воздуха |
| Зоны сверхнормативного загрязнения атмосферы |
| Зона влияния промышленных зон |
Рис.3.2. КАРТА-СХЕМА ЗАГАЗОВАННОСТИ ПРИМАГИСТРАЛЬНЫХ ТЕРРИТОРИЙ
Загазованность примагистральных территорий
| Азота двуокись | |
| 2-5 ПДК |
| 5-10 ПДК |
| Углерода окись | |
| более 1 ПДК |
3.2.Прогноз изменения состояния атмосферного воздуха в результате реализации проектных решений.
3.2.1. Оценка воздействия объектов нового строительства на прогнозное состояние атмосферного воздуха.
Объемы валовых и массовых выбросов загрязняющих веществ (г/с, т/год) от размещаемых объектов определяются в соответствии с отраслевыми методиками по расчету выбросов в атмосферу загрязняющих веществ различными производствами. Перечень применяемых методических документов представлен в [10].
Оценка вклада размещаемых объектов в загрязнение атмосферного воздуха проводится путем расчета приземных концентраций всех поступающих в атмосферный воздух загрязняющих веществ. Расчет осуществляется в соответствии с [3].
3.2.2. Оценка прогнозного состояния атмосферного воздуха.
Изучается динамика валовых выбросов загрязняющих веществ в атмосферу с учетом выбросов размещаемых объектов.
Анализ проводится по схеме, приведенной в п. 3.1.3.
Проводится расчет загрязнения атмосферного воздуха выбросами сохраняемых (с учетом изменений технологии и объемов производства на перспективу) и размещаемых объектов. Расчет осуществляется для приоритетных загрязнителей, перечень которых уточняется в соответствии с п. 3.1.3.
По данным о потоках автомобильного транспорта на перспективу проводится расчет загазованности примагистральных территорий.
3.2.3. На основе полученных расчетных данных составляются картографические материалы:
- карта-схема состояния атмосферного воздуха.Прогноз, М 1:5000 (рис. 3.3.);
- карта-схема загазованности примагистральных территорий, М 1:5000.
Содержание схем аналогично п. 3.1.4.
3.3.Мероприятия по охране атмосферного воздуха
На основе полученных сведений о прогнозном уровне загрязнения атмосферы разрабатывается комплекс мероприятий по защите населения и природного комплекса территории от негативного воздействия выбросов загрязняющих веществ. В комплекс мероприятий должны входить инженерно-технические и технологические решения,объемно-планировочные приемы организации территории и застройки, озеленение,инженерно-строительные мероприятия.
3.4. Графические приложения.*
1. Карта-схема воздействия прилегающих территорий на состояние воздушного бассейна.
2. Карта-схема состояния атмосферного воздуха.Существующее положение.
3. Карта-схема состояния атмосферного воздуха.Прогноз.
4. Карта-схема загазованности примагистральных территорий. Существующее положение.
5. Карта-схема загазованности примагистральных территорий. Прогноз.
6. Карта-схема планировочных ограничений застройки жилого района по показаниям загрязнения атмосферного воздуха.
Все графические материалы выполняются в масштабе 1:10000 или 1:5000.
* Данный перечень графических материалов может изменяться в зависимости от особенностей эколого-градостроительной и природной ситуаций проектируемого(реконструируемого) жилого района.
3.5. Перечень используемой в разделе «Состояние воздушного бассейна»нормативной и научно-методической литературы
1. ГОСТ17.2.3.01-86 «Охрана природы. Атмосфера. Правила контроля качества воздуха населенных мест».
2. Руководство по проектированию санитарно-защитных зон промышленных предприятий. ЦНИИПградостроительства. М., Стройиздат, 1984.
3. Методика расчета концентраций в атмосферном воздухе вредных веществ, содержащихся в выбросах предприятий. ОНД-86. Л., Гидрометеоиздат, 1987.
4. Гигиенические требования к охране атмосферного воздуха населенных мест. СанПиН2.1.6.575-96.
5. Градостроительство. Планировка и застройка городских и сельских поселений. СНиП2.07.01-89. М., Госстрой СССР, 1989.
6. Отраслевая инструкция по нормированию вредных выбросов в атмосферу для тепловых электростанций и котельных. РД 34.02.30391.Свердловск, 1990.
7. Рекомендации по основным вопросам воздухоохранной деятельности. НИИатмосферы, С-Пб., 1996.
8. Рекомендации по разработке раздела «Охрана окружающей среды» ТЭО строительства (реконструкции) автомобильных дорог общего пользования. М., ЦНИИП Градостроительства, 1992.
9. Руководство по контролю источников загрязнения атмосферы ОНД-90, С-Пб., 1991.
10. Перечень методических документов по расчету выделений (выбросов) загрязняющих веществ в атмосферу. НИИатмосферы, С-Пб.,1995.
11. СанПиН2.2.1/2.1.1.567-96. Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов. М., Информационно-издательский центр Минздрава России. 1997 г., 47 с.
Рис.3.3. КАРТА-СХЕМА СОСТОЯНИЯ АТМОСФЕРНОГО ВОЗДУХА
ПРОГНОЗ
