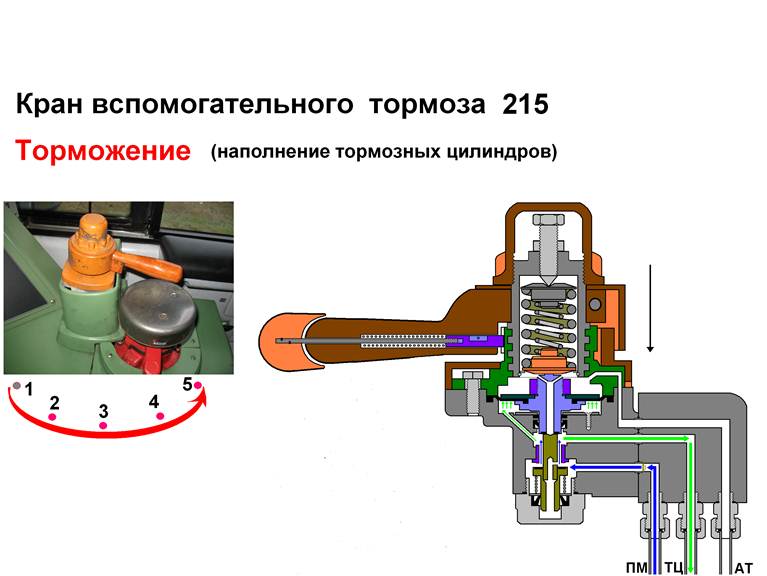

Торможение. Для торможения локомотива, ручку крана № 254 перемещают в одно из тормоз­ных положений. При этом стакан ввинчивается в крышку и сжимает пружину. Диафрагма опускается, и отжимает впускной клапан от своего седла. Тогда воздух из питательной магистрали поступает к тормозным цилинд­рам, а также по каналу в полость под диафрагмой.

Как только, сила давления воздуха на диафрагму снизу преодолеет усилие пружи­ны стакана, впускной клапан под действием пружины упрется в нижнее седло и закроется.

Если давление в ТЦ будет падать из-за утечек, то давление под диафрагмой будет падать. Под действием пружины впускной клапан откроется и произойдет подпитка ТЦ.

Отпуск. Во время отпуска тормоза ручку крана переводят по часовой стрелке, стакан вы­винчивается из крышки и сила сжатия пру­жины уменьшается. Под давлением воздуха со стороны нижней полости, диафрагма поднима­ется и воздух из тормозных цилиндров выходит.
