Пример выполнения работы.

Результат создания классов-сущностей показан на рис. 1:

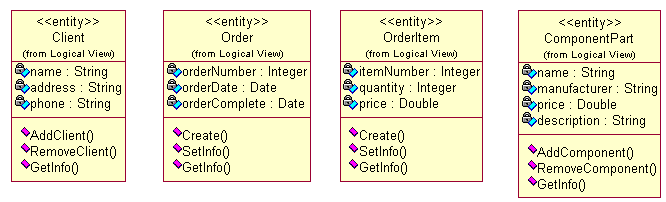

Рисунок 1. Созданные классы-сущности

Добавим отношения между классами (рис. 2):

• класс Client и Order - отношение ассоциации, поскольку данные два класса просто связаны друг с другом и никакие другие типы связей здесь применить нельзя. Один клиент может сделать несколько заказов, каждый заказ поступает только от одного клиента, поэтому кратность связи со стороны класса Client - 1, со стороны Order - 1..n;
• класс Order и OrderItem - отношение композиции, поскольку строка заказа является частью заказа, и без него существовать не может. В один заказ может входить несколько строк заказа, строка заказа относится только к одному заказу, поэтому кратность связи со стороны Order - 1, со стороны OrderItem - 1..n;
• класс OrderItem и ComponentPart - отношение агрегации, поскольку комплектующие изделия являются частями строки заказа, но и те, и другие, явлюятся самостоятельными классами. Одно комплектующее изделие может входить во много строк заказа, в одну строку заказа входит только одно комплектующее изделие, поэтому кратность связи со стороны ComponentPart - 1, со стороны OrderItem - 1..n.

Рисунок 2. Классы-сущности и отношения между ними

Добавим теперь на диаграмму граничные и управляющие классы (рис. 3). Рассматриваемый сценарий - это только одно из действий, которые обеспечивает прецедент "Работа с заказом". Прецедент также позволяет просмотреть, отредактировать или удалить заказ. Это означает, что необходимо предусмотреть механизм, который позволяет выбирать необходимое действие. Создадим для этого граничный класс OrderOptions (Параметры работы с заказом) с комментарием "Класс, обеспечивающий механизм работы с заказами". Также создадим граничный класс AddNewOrder (Добавление нового заказа), который будет служить для добавления новых заказов (комментарий - "Класс служит для добавления новых заказов". Отношение между этими классами - агрегация, поскольку в данном случае класс AddNewOrder рассматривается как часть класса OrderOptions, частями которого также будут классы для просмотра, редактирования и удаления заказов. Кратность связи 1 к 1, поскольку в состав класса OrderOptions входит только один класс AddNewOrder.

Перейдем теперь к управляющим классам. Добавим управляющий класс OrderManager (Менеджер по работе с заказами) с комментарием "Управляющий класс для обработки потока событий прецедента "Работа с заказами"", который будет обеспечивать обработку потока событий для рассматриваемого прецедента. Данный класс будет связан с классами AddNewOrder и Order. Отношение между классами AddNewOrder и OrderManager - однонаправленная ассоциация с кратностью связи 1 к 1, поскольку один экземпляр класса AddNewOrder взаимодействует только с одним экземпляром класса OrderManager. Отношение между классами OrderManager и Order - однонаправленная ассоциация с кратностью связи 1 к 1..n, поскольку один класс OrderManager может взаимодействовать с несколькими классами Order.

Окончательный вариант диаграммы классов показан на рис. 3:

Рисунок 3. Итоговая диаграмма классов

2. Создание пакетов
Пакеты предназначены для группировки элементов в группы по определенным критериям. В простейшем случае классы можно группировать по их стереотипам. Создадим три пакета: Entities (классы-сущности), Boundaries (граничные классы) и Control (управляющие классы). Для этого необходимо щелкнуть правой кнопкой мыши на Логическом представлении браузера (Logical View), в появившемся контекстном меню выбрать пункт New > Package (Создать > Пакет), и ввести имя пакета. Результат создания пакетов показан на рис.4:

Рисунок 4. Созданные пакеты

В поле документации (Documentation) для каждого пакета зададим комментарий:

• для пакета Entities комментарий: пакет содержит классы-сущности;
• для пакета Boundaries комментарий: пакет содержит граничные классы;
• для пакета Control комментарий: пакет содержит управляющие классы.

3. Группировка классов в пакеты

Группировка классов в пакеты осуществляется путем перетаскивания в Логическои представлении брауера соответствующего класса в соответствующий пакет. Группировать созданные классы будем следующим образом:

• классы Client, Order, OrderItem и ComponentPart перенесем в пакет Entities;
• классы OrderOptions и AddNewOrder перенесем в пакет Boundary;
• класс OrderManager перенесем в пакет Control.

Итоговой результат приведен на рис. 5.

Рисунок 5. Классы и пакеты для сценария "Добавление нового заказа"

4. Добавление диаграммы классов для каждого пакета
Для добавления диаграммы к пакету следует щелкнуть правой кнопкой мыши по пакету, в появившемся контекстном меню выбрать пункт New > Class Diagram (Создать > Диаграмма Классов), ввести имя класса Main (Главная), далее открыть диаграмму, дважды щелкнув по ней, и перенести на нее нужные классы. Отношения между классами, принадлежащие одному пакету, будут перенесены автоматически. Результат создания диаграммы класов для пакета Boundaries показан на рис.6, для пакета Control - на рис.7, для пакета Entities - на рис. 8.

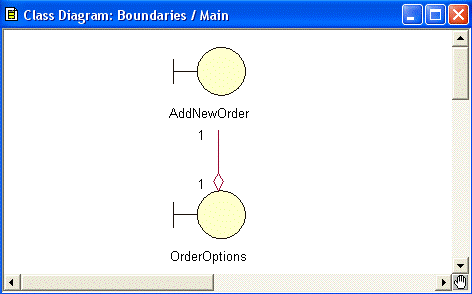

Рисунок 6. Диаграмма классов пакета Boundaries

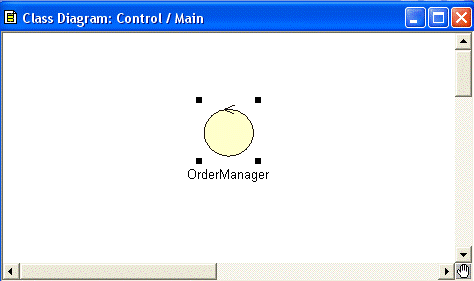

Рисунок 7. Диаграмма классов пакета Control

Рисунок 8. Диаграмма классов пакета Entities

5. Создание главной диаграммы классов
Главная диаграмма в логическом представлении модели обычно отображает пакеты системы. По умолчанию в Логическом представлении браузера уже существует главная диаграмма классов (Main). Для ее заполнения необходимо открыть ее, дважды щелкнув по ней в Логическом представлении браузера, и перетащить на нее три созданные нами пакеты (рис.9):

Рисунок 9. Главная диаграмма классов
