План

и методические указания студентам на лекционное занятие

Тема 6: «СТРУКТУРА И Устройство персонального компьютера»

Цели занятия

1. Ознакомить со структурой и устройством персонального компьютера.

2. Ознакомить с организацией памяти персонального компьютера.

3. Дать представление об интерфейсе и портах ввода-вывода персонального компьютера.

Учебно-материальное обеспечение

1. План и методические указания студентам на практическое занятие по данной теме.

2. Персональный компьютер, доска, мел.

ПЛАН ПРОВЕДЕНИЯ ЗАНЯТИЯ

Учебные вопросы	Время, мин.
Вступительная часть ……………………………………………………. 1. Структура персонального компьютера …………………………….. 2. Организация памяти персонального компьютера …..…………….. 3. Процессор: структура и функционирование ……………………….. 4. Интерфейсы и порты ввода-вывода персонального компьютера … Заключительная часть……………………………………………

Литература:

основная:

1. Мистров Л.Е. Информатика и математика: Информатика: учеб. пособие / Л.Е. Мистров, А.Ю. Кузьмин, С.А. Мишин. – Воронеж: Научная книга, 2007.

дополнительная:

2. Информатика для юристов и экономистов: учебник для вузов / под ред. С.В. Симоновича. – СПб.: Питер, 2004.



СОДЕРЖАНИЕ ЗАНЯТИЯ И МЕТОДИКА ЕГО ПРОВЕДЕНИЯ

Подготовительная часть. В часы самоподготовки студенты изучают рекомендованную литературу.



СТРУКТУРА ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА

Научно-технические достижения XX в. показали возможность автоматизации работ с данными за счет использования устройств не механического, а электронного типа.. Характерное отличие электронных устройств от механических заключается в том, что они регистрируют состояние элементов устройства. Совокупность устройств, предназначенных для автоматизации или автоматизированной обработки данных, называют вычислительной техникой. Конкретный набор взаимодействующих между собой устройств и программ, предназначенный для обслуживания одного рабочего места, называют вычислительной системой. Центральным устройством большинства вычислительных систем является компьютер.

Компьютер (англ. computer - вычислитель) представляет собой программируемое электронно-вычислительное устройство, способное обрабатывать данные и производить вычисления, а также выполнять другие задачи манипулирования символами.

Существует два основных класса компьютеров:

цифровые компьютеры, обрабатывающие данные в виде числовых двоичных кодов;

аналоговые компьютеры, обрабатывающие непрерывно меняющиеся физических величины, которые являются аналогами вычисляемых величин.

Структура компьютера - это совокупность его функциональных элементов и связей между ними. Элементами могут быть самые различные устройства - от основных логических узлов компьютера до простейших схем. Структура компьютера графически представляется в виде структурных схем, с помощью которых можно сформировать описание компьютера на любом уровне детализации.

В настоящее время разнообразие компьютеров велико, но их структура основана на общих логических принципах, позволяющих выделить в любом компьютере основные устройства: память (запоминающее устройство, ЗУ); процессор, включающий в себя устройство управления (УУ) и арифметико-логическое устройство (АЛУ); устройства ввода и вывода. Эти устройства соединены каналами связи, по которым передаются различного рода данные. Основные устройства компьютера и связи между ними представлены на рис. 1.



Примечание: Жирными стрелками показаны пути и направления движения данных, а простыми стрелками - пути и направления передачи управляющих сигналов.

Рис. 5. Основные устройства компьютера

Функции памяти - прием данных из других устройств; запоминание и выдача данных по запросу в другие устройства.

Функции процессора - обработка данных по заданной программе на основе выполнения арифметических и логических операций и программное управление работой устройств. Та часть процессора, которая выполняет команды, называется арифметико-логическим устройством (АЛУ), а другая его часть, выполняющая функции управления - устройством управления (УУ). Обычно эти устройства выделяются условно, конструктивно они не разделены.

Основу компьютеров образует аппаратура (HardWare), построенная, в основном, с использованием электронных и электромеханических элементов и устройств. Принцип действия компьютеров состоит в выполнении программ (SoftWare) — заранее заданных, четко определённых последовательностей арифметических, логических и других операций. Упрощенная блок-схема компьютера, отражающая основные функциональные компоненты в их взаимосвязи, изображена на рис. 2.

Конструктивно составные части системного блока и магистраль располагаются на системной плате. На ней иногда бывают сосредоточены все необходимые для работы компьютера элементы. Такие платы называются All-In-One. Однако большая часть компьютеров имеет системные платы, которые содержат лишь основные узлы, а элементы связи, например, с приводами накопителей, дисплеем и другими периферийными устройствами на ней отсутствуют. В таком случае эти отсутствующие элементы располагаются на отдельных печатных платах, которые вставляются в специальные разъемы расширения, предусмотренные для этого на системной плате. Эти дополнительные платы называют дочерними (daughterboard), а системную плату - материнской.

Функциональные устройства, выполненные на дочерних платах, часто называют контроллерами или адаптерами, а сами дочерние платы - платами расширения. Таким образом, подключение отдельных модулей компьютера к магистрали, находящейся непосредственно на материнской плате, на физическом уровне осуществляется с помощью контроллеров, а на программном обеспечивается драйверами. Контроллер принимает сигнал от процессора и дешифрует его, чтобы соответствующее устройство смогло принять этот сигнал и правильно отреагировать на него. За его выполнение процессор не отвечает - отвечает лишь соответствующий контроллер, поэтому периферийные устройства компьютера заменяемы и набор таких модулей произволен. Большая часть периферийных устройств подсоединяется очень просто - снаружи, через разъемы на корпусе системного блока к выходам соответствующих контроллеров - портам.

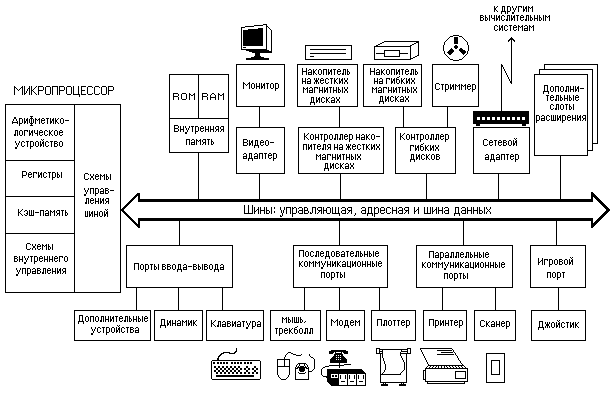

Рис. 2. Обобщенная структура компьютера с подсоединенными периферийными

устройствами

Основу современных компьютеров образует аппаратура (Hardware) - совокупность электронных и электромеханических элементов и устройств, а принцип компьютерной обработки информации состоит в выполнении программы (Software) - формализованном описании алгоритма обработки в виде последовательности команд, управляющих процессом обработки.

Конструктивно современный персональный компьютер состоит из четырех основных компонентов, которые образуют его базовую конфигурацию:

· системного блока, в котором размещаются устройства обработки и хранения информации;

· дисплея - устройства отображения информации;

· клавиатуры - основного устройства ввода информации в ПК;

· мышь манипулятора - для упрощения взаимодействия пользователя с ПК.

Корпус системного блока может иметь следующие варианты компоновки: горизонтальная (DeskTop) и вертикальная (Tower).

В системном блоке размещаются основные элементы компьютера, необходимые для выполнения программ:

· микропроцессор (МП), или центральный процессор (CPU, от англ. Central Processing Unit) - основной рабочий компонент компьютера, который выполняет арифметические и логические операции, заданные программой, управляет вычислительным процессом и координирует работу всех устройств компьютера;

· память (внутренняя - системная, включающая ОЗУ и ПЗУ, и внешняя - дисковая):

- ПЗУ, постоянное запоминающее устройство, или постоянная память (от англ. ROM, Read Only Memory - память только для чтения), служит для хранения неизменяемой (постоянной) программной и справочной информации

- ОЗУ, оперативное запоминающее устройство, или оперативная память (от англ. RAM, Random Access Memory - память с произвольным доступом), предназначено для оперативной записи, хранения и считывания информации (программ и данных), непосредственно участвующей в информационно-вычислительном процессе, выполняемом ПК в текущий период времени.

· дисковая память относится к внешним устройствам ПК и используется для долговременного хранения любой информации, которая может когда-либо потребоваться для решения задач, в ней, в частности, хранится все программное обеспечение компьютера. В качестве устройств внешней памяти, размещаемых в системном блоке, используются накопители на жестких (НЖМД) и гибких (НГМД) магнитных дисках, накопители на лазерных оптических дисках (НЛОД) и др.;

· контроллеры (адаптеры) служат для подключения периферийных (внешних по отношению к процессору) устройств к шинам микропроцессора, обеспечивая совместимость их интерфейсов. Они осуществляют непосредственное управление периферийными устройствами по запросам микропроцессора. Контроллеры реализуются, как правило, на отдельных печатных платах, часто называемых адаптерами устройств (от лат. adapto - преобразовываю);

· системная плата - основная интерфейсная система компьютера, обеспечивающая сопряжение и связь всех его устройств между собой. Системная (материнская) плата обеспечивает три направления передачи информации: между микропроцессором и внутренней (основной) памятью, между микропроцессором и портами ввода-вывода внешних устройств, между внутренней (основной) памятью и портами ввода-вывода внешних устройств (в режиме прямого доступа к памяти). Устройства, непосредственно осуществляющие процесс обработки информации (вычисления), в том числе микропроцессор, оперативная память и шина, размещаются на ней, кроме того, на ней же располагается и контроллер клавиатуры и мыши. Схемы, управляющие другими внешними устройствами компьютера, как правило, находятся на отдельных платах, вставляемых в унифицированные разъемы (слоты) на материнской плате. Через эти разъемы контроллеры устройств подключаются непосредственно к системной магистрали передачи данных в компьютере - шине. Иногда эти контроллеры могут располагаться на системной плате.

В системном блоке располагается также блок питания, преобразующий переменное напряжение электросети в постоянное напряжение различной полярности и величины, необходимое для питания системной платы и других устройств компьютера, размещенных в системном блоке. Блок питания содержит вентилятор, создающий циркулирующие потоки воздуха для охлаждения системного блока, сетевого энергопитания ПК. Кроме сетевого, в компьютере имеется также автономный источник питания - аккумулятор (батарейка). К аккумулятору подключается таймер - внутримашинные электронные часы, обеспечивающие при необходимости автоматический съем текущего момента времени (год, месяц, часы, минуты, секунды и доли секунд). Таймер продолжает работать и при отключении компьютера от электросети. Основными ведущими производителями системных плат являются компании Intel, Asus, Giga-Byte, Abit и др.
