В графоаналитической сетевой модели.

Исследование системы осуществляем поэтапно.

Этап первый.Выстаиваем начальную сетку графика, исходя из количества цистерн в партии, руководствуясь тем, что число технологических цепочек совпадает с количеством вагонов-цистерн (рис.12.2.3).

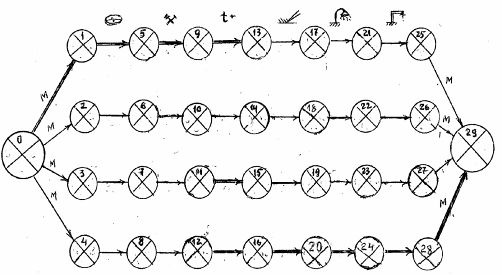

Рис. 12.2.3. Исходная заготовка сетевой модели

В «исходной заготовке» подготовлен каркас графика, в котором предусмотрено разделение графика на 4 отделённых потока. Причём, идентичные по функциям работы расположены друг над другом, что обеспечивает определённые удобства в чтении и разработке графика.



Этап второй.Принимаются решения по очередности использования технологических устройств (количество таковых меньше, чем число вагонов-цистерн, поступающих в очередной партии). Исходные данные, записаны непосредственно в табл. 12.2.3.

Рис.12.2.3. Вид сетевого графика после принятия решений
