Тема 3.3. Отдельные особенности тележек

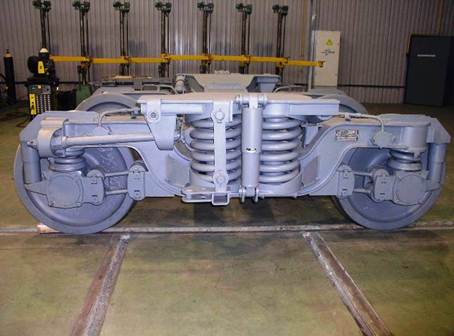

Тележка модели 68-4071 (68-4072)— предназначены для пассажирских вагонов, эксплуатируемых со скоростью до 160 км/ч. Тележка модели 68-4072 состоит из двух колесных пар 1, четырех букс 6, буксового подвешивания 2, рамы 5, центрального подвешивания 3, надрессорной балки 4 и тормозного оборудования 7.

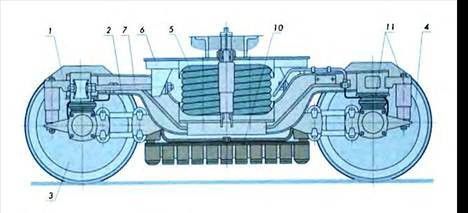

Тележки моделей 68-4075 (68-4076)— предназначены для движения со скоростью до 200 км/ч.

В отличие от моделей 68-4071 (68-4072) в буксовом подвешивании рассматриваемых тележек установлены вертикальные гидравлические гасители колебаний , двухрядные пружины и продольные поводки , которые обеспечивают упругую связь буксы с рамой в продольном и поперечном направлениях
Центральное подвешивание по конструкции аналогично тележке модели 68-4071.







Тележки моделей 68-4095 и 68-4096 (с приводом редуктора) очень похожи на тележки 68-4076 и 68-4075, но рассчитаны на скорости длвижения до 160 км/час и не имеют магнитно-рельсовых тормозов.
