Пример заполнения таблицы 1
Интенсивность давления Pi, кгс/с см2 | Время от начала приложения данной ступени давления Т | Отсчеты по индикатору, мм | Нарастание деформаций от второй ступени давления S, мм | Полная деформация при данном давлении ∆hi,мм |
Пылевато-глинистый грунт | ||||
P0=0 | 0,00 | - | 0,00 | |
P1=0,5 | 24ч. | 0,50 | - | 0,50 |
P2=2,0 | 0 мин. | 0,50 | 0,00 | |
1 мин. | 0,71 | 0,21 | ||
… | … | … | ||
60 мин. | 1,18 | 0,68 | 1,18 |
7 Для получения полной деформации при данном давлении (графа 5) нужно из значения отсчетов при P0=0 (в момент деформации ∆h=0) последовательно вычесть значения отсчетов при P1 и при P2. Нужно иметь в виду, что от второй ступени давления деформации пылевато-глинистого грунта не успевают завершиться и величина деформации, полученная по окончании опыта, условно принимается за полную.
По данным таблицы 1 (графы 1 и 5) заполнить таблицу 2.
Таблица 2 - Результаты компрессионных испытаний грунтов
Грунт | Интенсивность давления Pi, кгс/см2 | Полная деформация при данном давлении ∆hi | Изменение коэффициента пористости ∆ei=(∆hi /h0)(1+e0) | Коэффициент пористости ei=e0-∆ei |
Пылевато-глинистый | р0=0 | 0,000 | 0,000 | e0=1,100 |
р1=0,5 | e1= | |||
р2=2,0 | e2= | |||
Песчаный грунт | р0=0 | 0,000 | 0,000 | e0=0,800 |
р1=0,5 | e1= | |||
р2=2,0 | e2= |
При этом начальные коэффициенты пористости (при P0=0) принять для пылевато-глинистого грунта e0=1,100, а для песка e0=0,800. Все вычисления производить с точностью до 0,001.
8 По данным таблицы 2 построить компрессионную кривую для пылевато-глинистого грунта (рисунок 3).
9 Определить коэффициенты сжимаемости m и mv и модуль деформации Е в интервале давлений от P1=0,5 кгс/см2 до P2=2,0 кгс/см2.
10 По данным таблицы 1 (графы 2 и 4) построить кривую нарастания деформаций во времени от второй ступени давления (рисунок 4).
11 Испытание образца песка выполняется аналогично.

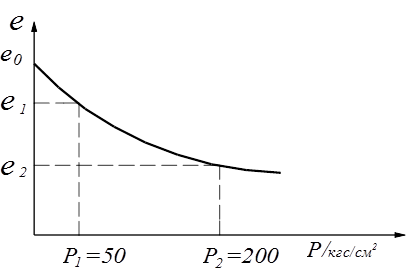

Рисунок 3 – Пример построения компрессионной кривой

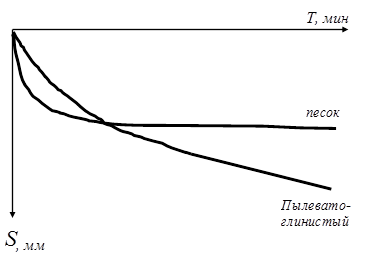

Рисунок 4 – Кривые нарастания деформаций во времени от второй ступени
давления для пылевато-глинистого и для песчаного грунта
Вопросы для самопроверки
1 Какие механические характеристики относятся к деформативным, единицы измерения?
2 Укажите причины сжимаемости грунтов.
3 Назначение характеристик сжимаемости.
4 Классификация грунтов по сжимаемости.
5 Как формулируется закон уплотнения?
6 Назначение компрессионной кривой.
7 Характеристики, определяемые по компрессионной кривой.
8 Изобразите общий вид компрессионной кривой, ее составляющие.
9 Оборудование и методы испытания грунта на сжатие.
10 Как определить модуль деформации грунта по результатам испытаний в лабораторных условиях?
11 Как называется прибор для испытания грунта на сжатие и его схема?
12 Опишите порядок испытания грунта на сжатие в лабораторных условиях.
13 Изобразите графики сжимаемости песчаных и пылевато-глинистых грунтов во времени.
14 Изобразите компрессионные кривые для различных видов грунтов.
