Подстропильные конструкции

Эти конструкции укладывают на колонны, как правило, средних рядов в продольном направлении, а на них - стропильные конструкции. Ихприменяют в том случае, когда шаг колонн среднего ряда не равен шагу колонн крайнего ряда. Например, шаг колонн среднего ряда 12 м, а шаг стропильных конструкций, равный шагу колонн крайнего ряда, 6 м.

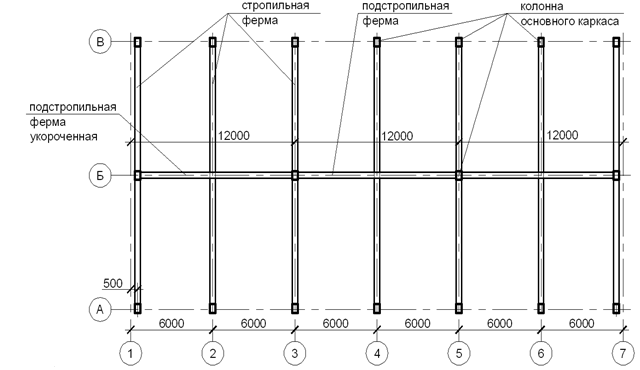

Рисунок – Схема расположения несущих элементов покрытия

Подстропильные конструкции имеют пролет только 12 м и могут быть в виде балок или ферм. Следует иметь в виду, что подстропильные фермы применяют только со стропильными фермам и, а подстропильные балки - со стропильными балками.

Подстропильные фермы бывают двух видов:

а) для скатных покрытий;

б) для малоуклонных покрытий.





\

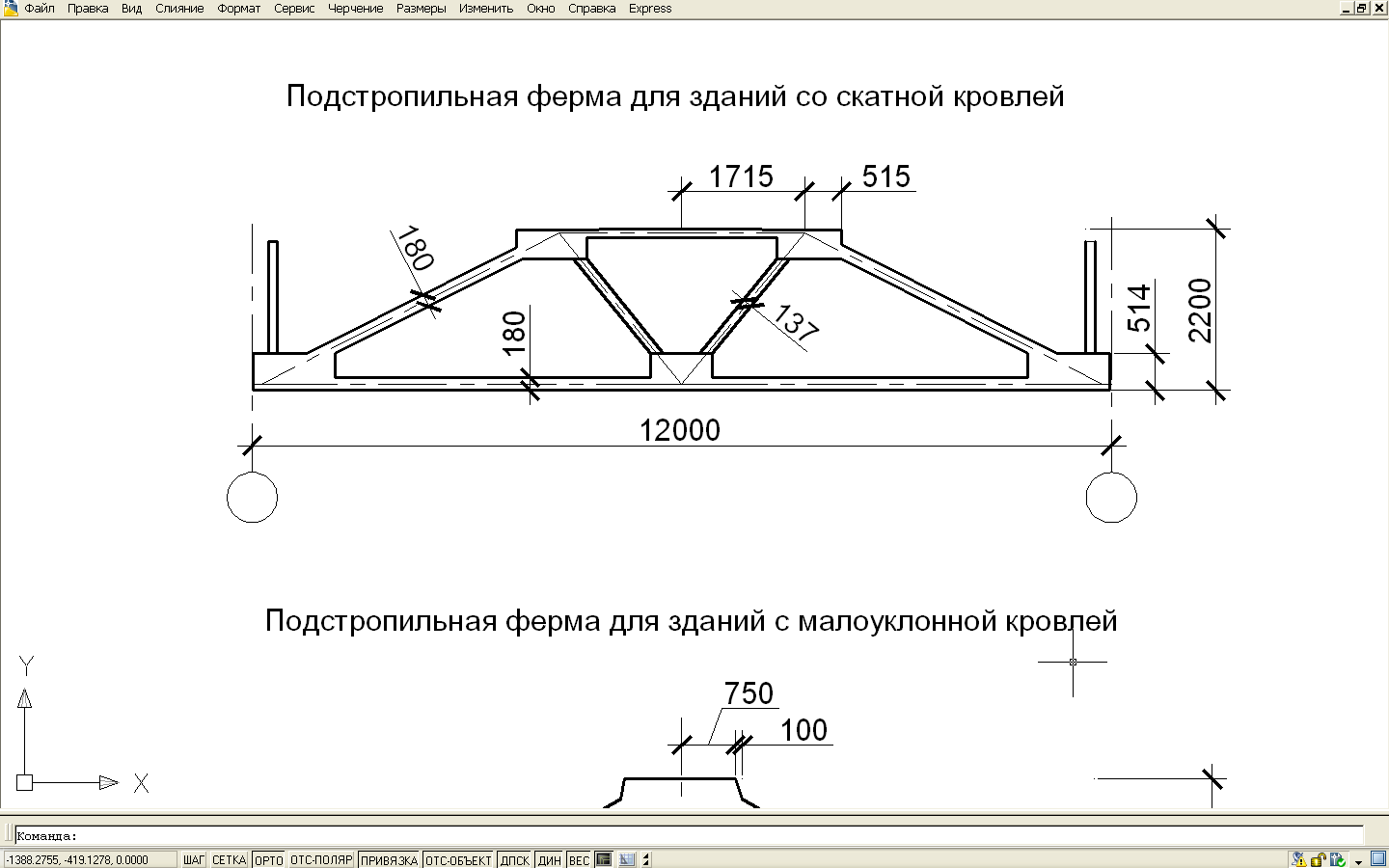

Рисунок - Подстропильная ферма для зданий со скатной кровлей





Рисунок - Подстропильная ферма для зданий со скатной кровлей



Подстропильные конструкции различают также по месту их расположения в здании:

а) укладываемые в рядовых пролетах;

б) укладываемые у торцов здания или у температурных швов.



Подстропильные конструкции имеют следующие закладные детали:

– для опирания на колонны;

– для опирания на них стропильных конструкций - в опорных частях и в среднем нижнем узле;

– для опирания плит покрытия - в среднем верхнем узле и на верхних концах приопорных стоек.





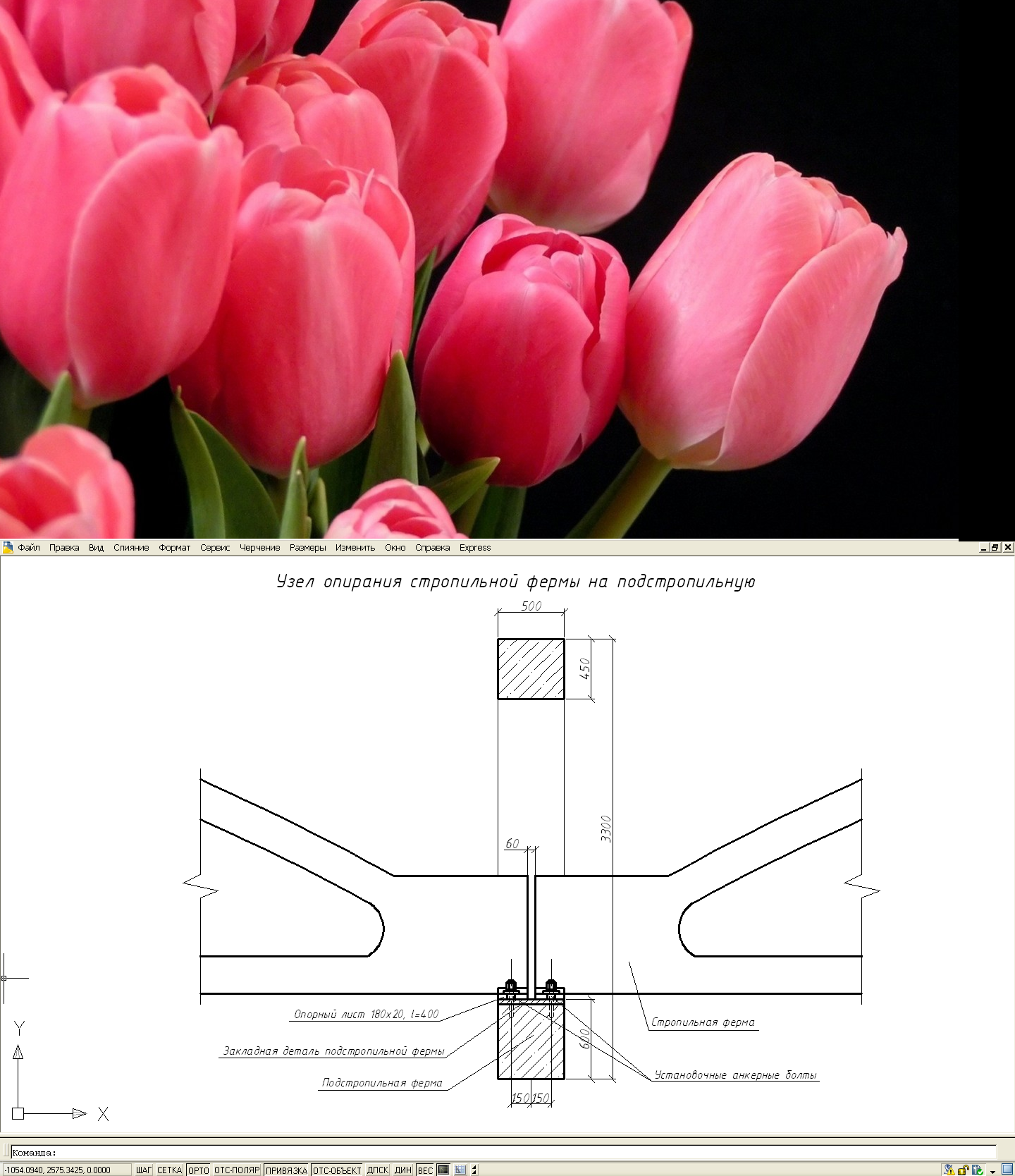

Рисунок - опирание стропильной фермы на подстропильную
