Сборные железобетонные колонны основного каркаса

Колонны для зданий без мостовых кранов и зданий с подвесными кранами. Основными особенностями этих колонн являются:

• форма поперечного сечения: квадрат, прямоугольник, реже круг, кольцо;

• сечение постоянное по высоте колонны;

• сечение сплошное;

• средние колонны могут иметь вверху уширения (уширенный оголовок),т.к. на них опираются конструкции покрытия с двух сторон;

• высота колонн среднего ряда, при наличии в здании подстропильных конструкции, на 600 (700) мм меньше высоты колонн крайних рядов, т.е. на высоту опорной части подстропильной конструкции.

Сплошные колонны применяются в зданиях, имеющих высоту этажа до 9,6 м, пролеты до 24 м, шаг 6 м. В бескрановых зданиях с высотой этажа 3,6…7,2 м шаг крайних и средних колонн принимают 6 м, при высоте 4,8…9,6 м – шаг средних колонн равен 12 м.

Заделка колонн ниже нулевой отметки в зданиях без мостовых кранов определяется разностью между высотой колонны и высотой этажа.



Рисунок - Колонны постоянного сечения для зданий без мостовых кранов





Колонны для зданий с мостовыми кранами. Для этих колонн характерно наличие консолей - специальных выступов, на которые укладывают подкрановые балки. Колонны крайних рядов - одноконсольные, колонны средних рядов двухконсольные.



Основными особенностями этих колонн являются:

• форма поперечного сечения: прямоугольник;

• сечение сплошное;

• подкрановая ветвьколонны имеет большие размеры поперечного сечения;

• надкрановая ветвьколонны имеет меньшие размеры поперечного сечения.

Применяют в зданиях высотой этажа до 10,8 м с пролетами 18 и 24 м при шаге колонн 6 и 12 м, оборудованных мостовыми кранами грузоподъемностью до 20 т.

Заделка колонн ниже нулевой отметки в зданиях, оборудованных мостовыми кранами, определяется разностью между высотой колонны и высотой этажа.



Рисунок - Колонны постоянного сечения для зданий с мостовыми кранами





Двухветвевые колонныв нижней подкрановой части имеют две ветви, соединенные распорками. Просветы между ветвями используют для пропуска санитарно-технических и технологических коммуникаций. По расходу материала эти колонны экономичнее колонн сплошного сечения и применяются при высоте цеха свыше 10,8 м в зданиях с пролетом 18…30м и шагом 6 и 12 м, при крановых нагрузках до 50 т. Двухветвевые колонны могут использоваться для бескрановых зданий, могут быть одно- и двухконсольными.

Заделка двухветвевых колонн в фундамент – 1,05 и 1,35 м.



Рисунок - Колонны двухветвевые для зданий с мостовыми кранами

Центрифугированные колонны кольцевого сечения используются как для крановых зданий, оборудованных кранами грузоподъемность до 30 т, как и для бескрановых. Их выполняют из высокопрочных материалов и бетонов высоких марок.

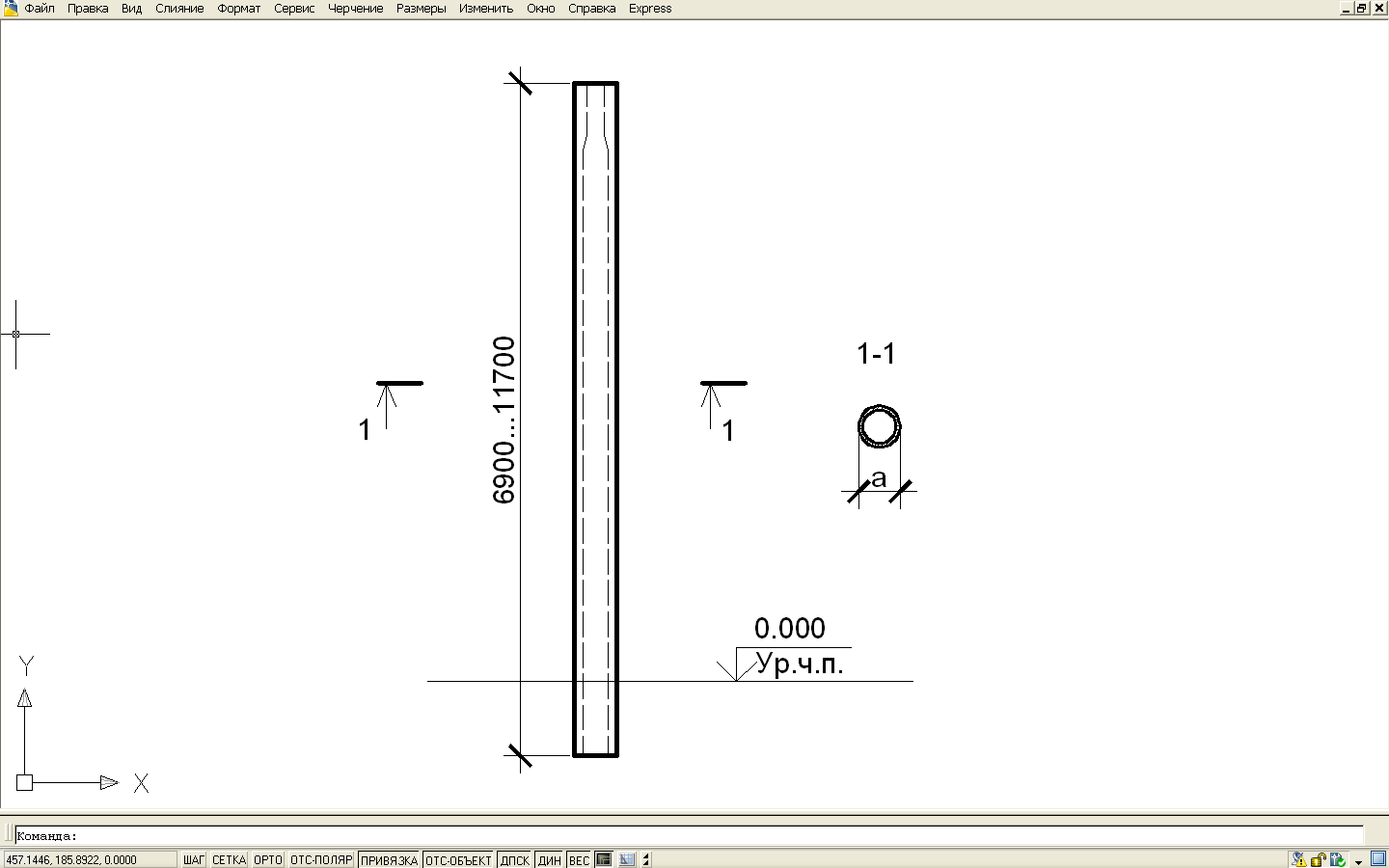

Рисунок - Колонны центрифугированные для зданий с мостовыми кранами

Стропильные и подстропильные конструкции - являются несущими конструкциями покрытий промышленных зданий.

В промышленных зданиях обычно применяют следующие типы стропильных несущих конструкций:

– плоскостные (балки, фермы, арки и рамы);

– пространственные (оболочки, складки, купола, своды и висячие системы).

Покрытия состоят из несущих конструкций (балки и фермы) и ограждающих конструкций.

Основные несущие конструкции покрытий (стропильные):

1. Сборные железобетонные стропильные балки применяют для пролетов 6, 9, 12 и 18 м.

а) сплошные и с отверстиями диаметром 50 мм для подвешивания электропроводки и осветительной арматуры:

односкатные,

с параллельными поясами,

двускатные;

б) двускатные решетчатые (проемы снижают массу конструкции и используются для пропуска инженерных коммуникаций, например, воздуховодов).
