Выбор источника тока и сварочного оборудования

Для вязки, сварки и испытания горно-шахтных цепей в данном дипломном проекте используется оборудование немецкой фирмы Wafios. Данная фирма специализируется на изготовлении оборудования для производства и испытания цепей. Сварочная машина KSH 500D является специализированным оборудованием предназначенным для сварки горно-шахтных цепей и имеет высокую производительность и превосходное качество получаемого сварочного соединения в сравнении с имеющимися аналогами.

Сварочная машина KSH 500 D и ее модификации используются на заводах мировых лидеров по качеству производимых цепей (Тиле – германия, Рейлок - Англия).

Источник питания применяемый при сварке является трансформатор поставляемый в комплекте со сварочной машиной.

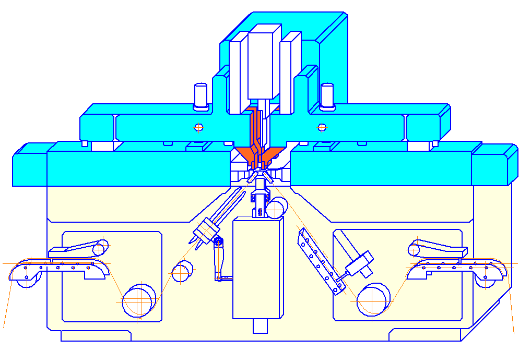

Рисунок 11 – Сварочная машина KSH-500D

Основные характеристики



Основные сведения



С помощью данного комплекса с гидравлическим приводом и открытым инструментом осуществляется сваривание цепей из круглых заготовок, соответствующих самым высоким классам качества. Звенья цепи свариваются встык оплавлением с реверсом (предварительным нагревом), в зоне сварки с них полностью удаляется грат, и готовые звенья транспортируются дальше.





При полностью автоматизированном производственном процессе может свариваться либо каждое звено - в результате цепь полностью сваривается за один проход, либо каждое второе звено, в результате чего цепь проводится через комплекс дважды.



Постоянное качество и функциональная надежность обеспечиваются благодаря специально разработанной, современной и мощной системе на базе микропроцессора, включающей также блок управления с монитором и устройство для построения диаграмм.



Вес



Вес нетто:

Комплекс ок. 19 000 кг

Шкаф с приборами управления ок. 600 кг

Общий вес: ок. 19 600 кг

Вес масла ок. 900 кг



Производственные характеристики

Рабочий диапазон

минимальный диаметр заготовки 18 мм, класс качества 8

максимальный диаметр заготовки 38 мм, класс качества 8



Размеры цепи

Минимальные размеры

Номинальная толщина 18 мм, длина 56 мм

Максимальные габариты

Номинальная толщина 34 мм, макс. длина 146 мм

Максимальный внешний радиус 125 мм



Максимальная производительность

ок. 5 - 2,5 звеньев цепи в минуту



Общие сведения



Характеристики подключений



Сетевые подключения

Двигатель насоса и система управления:

три фазы и защитный провод

Мощность 34,4 кВ∙А



Сварочный трансформатор:

две фазы и защитный провод

Общая потребляемая мощность до 100 % 180 кВ∙А (110 кВ∙А)

Мощность трансформатора до 50 % 250 кВ∙А (160 кВ∙А)



Подключение воды

А₁В₁ Подвод и отвод воды ок. 30 дм³/мин

А₂В₂ Подвод и отвод воды ок. 5 дм³/мин



Входная температура воды ок. 15º С



Подключение сжатого воздуха

Расход воздуха 50 нл/мин



Масло

Требуемый объем масла ок. 825 литров

Требуемая вязкость 36 сСт при 50º

Следует использовать бескислотное, стойкое к окислению и к старению минеральное масло HL 36 DIN 51 524.
