Билет 14. Вопрос 2. Трёхфазный переменный ток: понятие, получение, характеристики.40.Измерительные трансформаторы: назначение, устройство, эксплуатация.

В технике широко распространен трехфазный переменный ток, представляющий собой определенное сочетание трех однофазных переменных токов.
Для получения трехфазного переменного тока применяют спе­циальные генераторы, которые имеют статор (неподвижная часть генератора), состоящий из трех катушек, и ротор (вращающаяся часть генератора). Обмотки ка­тушек генератора, в которых при вращении ротора возбуж­дается переменный ток, могут соединяться звездой и треуголь­ником. При соединении звездой (рис. 21, а) концы обмотки И, К и Л соединяются одним общим проводом, называемым нуле­вым (0). Концы же А, Б и В выводят­ся самостоятельно к потребите­лям. Внутри статора вращается ротор, представляющий собой магнит.
При вращении ротора-маг­нита его магнитные силовые ли­нии пересекают поочередно об­мотки статора п возбуждают в них переменный ток. Так как обмотки расположены под уг­лом 120°, то возбуждаемый в них ток тоже как бы сдвигается на 120°. Максимальное значе­ние тока на проводнике Б возникает позже на 120°, чем на про­воднике А, а на проводнике В позже на 120°, чем на Б, или на 240°, чем на проводнике А.
Нулевой провод при таком соединении выравнивает напря­жение всех трех обмоток. Если потребители подключить к про­водам, например, Л и Б, то они будут находиться под линейным напряжением (обычно 380 в), если же потребители подключить к одному линейному (К, А, Б или В) и к нулевому, то они будут находиться под фазным напряжением. Линейное напряжение больше фазного в 1,73 раза, а фазные и линейные токи равны

Измерительный трансформатор— электрический трансформатор для контроля напряжения, тока или фазы сигнала первичной цепи. Измерительный трансформатор рассчитывается таким образом чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения пропорции и фазы измеряемого сигнала в измерительной (вторичной) цепи.

Билет 16. Вопрос 2. Трехфазный трансформатор: назначение, устройство, группы соединения обмоток Трехфазный трансформатор имеет две трехфазные обмотки - высшего (ВН) и низшего (НН) напряжения, в каждую из которых входят по три фазные обмотки, или фазы. Таким образом, трехфазный трансформатор имеет шесть независимых фазных обмоток и 12 выводов с соответствующими зажимами, причем начальные выводы фаз обмотки высшего напряжения обозначают буквами A, B, С, конечные выводы - X, Y, Z, а для аналогичных выводов фаз обмотки низшего напряжения применяют такие обозначения: a,b,c,x,y,z. Трехфазный переменный ток преобразуется трехфазными трансформаторами.

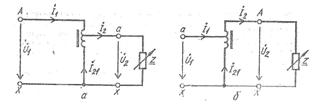

Билет 15. Вопрос 2. Автотрансформаторы: назначение, устройство, эксплуатация.Автотрансформаторы отличаются от трансформаторов тем, что у них обмотка низшего напряжения является частью обмотки высшего напряжения, т. е. цепи этих обмоток имеют не только магнитную, но и гальваническую связь. В зависимости от включения обмоток автотрансформатора можно получить повышение или понижение напряжения Если присоединить источник переменного напряжения к точкам А и Х, то в сердечнике возникнет переменный магнитный поток. В каждом из витков обмотки будет индуктироваться ЭДС одной и той же величины. Очевидно, между точками а и Х возникнет ЭДС, равная ЭДС одного витка, умноженной на число витков, заключенных между точками а и Х. Если присоединить к обмотке в точках a и Х какую-нибудь нагрузку, то вторичный ток I2 будет проходить по части обмотки и именно между точками a и Х. Но так как по этим же виткам проходит и первичный ток I1, то оба тока геометрически сложатся, и по участку aХ будет протекать очень небольшой по величине ток, определяемый разностью этих токов. Это позволяет часть обмотки сделать из провода малого сечения, чтобы сэкономить медь.



Билет 17. Вопрос 2. Электрические измерения: понятие, методы, погрешности измерения, расширение пределов измерения. ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ,измерение электрических величин, таких, как напряжение, сопротивление, сила тока, мощность. Измерения производятся с помощью различных средств – измерительных приборов, схем и специальных устройств. Тип измерительного прибора зависит от вида и размера (диапазона значений) измеряемой величины, а также от требуемой точности измерения.Погрешность измерения — оценка отклонения измеренного значения величины от её истинного значения. Погрешность измерения является характеристикой (мерой) точности измерения. Для расширения пределов измерения переменного тока у амперметров и других приборов, имеющих токовые обмотки (счетчики, фазометры, ваттметры и т. д.), применяют измерительные трансформаторы тока. Измерительные трансформаторы напряжения применяют для расширения пределов измерения напряжения у вольтметров и других приборов, имеющих обмотки напряжения (счетчики, ваттметры, фазометры, частотомеры и т. д.).

Билет 18. Вопрос 2. . Электроизмерительные приборы: классификация, класс точности, эксплуатационные группы, условия эксплуатации. Классификация - В зависимости от способа, который используется для сравнения измеряемой величины с единицей измерения, электроизмерительные приборы подразделяются на приборы непосредственной оценки (вольтметр) и приборы сравнения, служащие для сравнения измеряемой величины с известными, которые иногда монтируются в прибор (мост для измерения сопротивления). По способу получения отсчета измерительные приборы подразделяются на приборы с непосредственным отсчетом, управляемым отсчетом и самопишущие. Электроизмерительные приборы классифицируются по роду измеряемой величины: амперметр, вольтметр и т. д. Классификация по роду тока: приборы постоянного, переменного, постоянно–переменного тока. Приборы с непосредственным отсчетом, кроме того, подразделяются по принципу действия в зависимости от системы: приборы магнитоэлектрической, электромагнитной, электродинамической, электростатической систем; цифровые и т.д. по степени точности: приборы классов (см. ниже) точности 0,05; 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 .

Билет 19 вопрос 2. Электрические измерения в цепи переменного и постоянного тока. Измерения тока:понятие, приборы для измерения, методы, погрешности, расширение пределов измерения.Для измерения постоянного тока используют преимущественно амперметры магнитоэлектрической системы и реже приборы электромагнитной системы, а для измерения переменного тока частотой 50 Гц в основном применяют амперметры электромагнитной системы. приборы(амперметр, мультиметр). Методы и средства В цепях переменного тока они зависят от частоты и характера изменения величин, а также от того, какие характеристики переменных электрических величин (мгновенные, действующие, максимальные, средние) измеряются. Для постоянного тока наиболее широко применяют измерительные магнитоэлектрические приборы и цифровые измерительные устройства. Для измеренияв цепях переменного тока — электромагнитные приборы, электродинамические приборы, индукционные приборы, электростатические приборы, выпрямительные электроизмерительные приборы, осциллографы, цифровые измерительные приборы. для расширения пределов измерения амперметров в цепях переменного тока используют измерительные трансформаторы тока.

Билет 20 вопрос 2. Электрические измерения в цепи переменного и постоянного тока. Измерение напряжения: понятие, приборы для измерения, методы, погрешности, расширение пределов измерения. Для измерения постоянного тока используют преимущественно амперметры магнитоэлектрической системы и реже приборы электромагнитной системы, а для измерения переменного тока частотой 50 Гц в основном применяют амперметры электромагнитной системы. приборы(амперметр, мультиметр). Методы и средства В цепях переменного тока они зависят от частоты и характера изменения величин, а также от того, какие характеристики переменных электрических величин (мгновенные, действующие, максимальные, средние) измеряются. Для постоянного тока наиболее широко применяют измерительные магнитоэлектрические приборы и цифровые измерительные устройства. Для измеренияв цепях переменного тока — электромагнитные приборы, электродинамические приборы, индукционные приборы, электростатические приборы, выпрямительные электроизмерительные приборы, осциллографы, цифровые измерительные приборы. для расширения пределов измерения амперметров в цепях переменного тока используют измерительные трансформаторы тока.



Билет 21. Вопрос 2. Электрические измерения: понятие, методы, погрешности измерения, расширение пределов измерения. ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ,измерение электрических величин, таких, как напряжение, сопротивление, сила тока, мощность. Измерения производятся с помощью различных средств – измерительных приборов, схем и специальных устройств. Тип измерительного прибора зависит от вида и размера (диапазона значений) измеряемой величины, а также от требуемой точности измерения.Погрешность измерения — оценка отклонения измеренного значения величины от её истинного значения. Погрешность измерения является характеристикой (мерой) точности измерения. Для расширения пределов измерения переменного тока у амперметров и других приборов, имеющих токовые обмотки (счетчики, фазометры, ваттметры и т. д.), применяют измерительные трансформаторы тока. Измерительные трансформаторы напряжения применяют для расширения пределов измерения напряжения у вольтметров и других приборов, имеющих обмотки напряжения (счетчики, ваттметры, фазометры, частотомеры и т. д.).

Билет 22. Вопрос 2. Электрические машины постоянного тока: классификация, устройство, особенности работы. Различают следующие виды машин постоянного тока: по наличию коммутации: с коммутацией (обычные); без коммутации (униполярный генератор и униполярный электродвигатель); по типу переключателей тока: с коллекторными переключателями тока (с щёточно-коллекторным переключателем); с бесколлекторными переключателями тока (с электронным переключателем (вентильный электродвигатель)). по мощности: малой мощности — 0,5-10 кВт; средней мощности — 10-200 кВт; большой мощности — более 200 кВт. по расположению вала: горизонтальные; вертикальные. Машина постоянного тока может работать в двух режимах: двигательном и генераторном. Электродвигатели постоянного тока стоят почти на каждом автомобиле, это стартер, электропривод стеклоочистителя, вентилятор «печки» и др. В роли индуктора выступает статор, на котором расположена обмотка. На неё подаётся постоянный ток, в результате чего вокруг неё создаётся постоянное магнитное поле. Обмотка ротора состоит из проводников, запитанных через коллектор. В результате на них действуют пары сил Ампера, которые вызывают вращающий момент. В генераторе индуктором также является статор, создающий постоянное магнитное поле между соответствующими полюсами. При вращении ротора, в проводниках обмотки якоря, перемещающихся в магнитном поле, по закону электромагнитной индукции наводится ЭДС, направление которой определяется по правилу правой руки. Переменная ЭДС обмотки якоря выпрямляется с помощью коллектора, через неподвижные щетки, посредством которых обмотка соединяется с внешней сетью.



Билет 23. Вопрос 2. Электрические измерения в цепи переменного и постоянного тока. Измерение напряжения: понятие, приборы для измерения, методы, погрешности, расширение пределов измерения.Для измерения постоянного тока используют преимущественно амперметры магнитоэлектрической системы и реже приборы электромагнитной системы, а для измерения переменного тока частотой 50 Гц в основном применяют амперметры электромагнитной системы. приборы(амперметр, мультиметр). Методы и средства В цепях переменного тока они зависят от частоты и характера изменения величин, а также от того, какие характеристики переменных электрических величин (мгновенные, действующие, максимальные, средние) измеряются. Для постоянного тока наиболее широко применяют измерительные магнитоэлектрические приборы и цифровые измерительные устройства. Для измеренияв цепях переменного тока — электромагнитные приборы, электродинамические приборы, индукционные приборы, электростатические приборы, выпрямительные электроизмерительные приборы, осциллографы, цифровые измерительные приборы. для расширения пределов измерения амперметров в цепях переменного тока используют измерительные трансформаторы тока.
